2021年度 下期 学科 午前 第一種電気工事士 学科試験 問43

解説

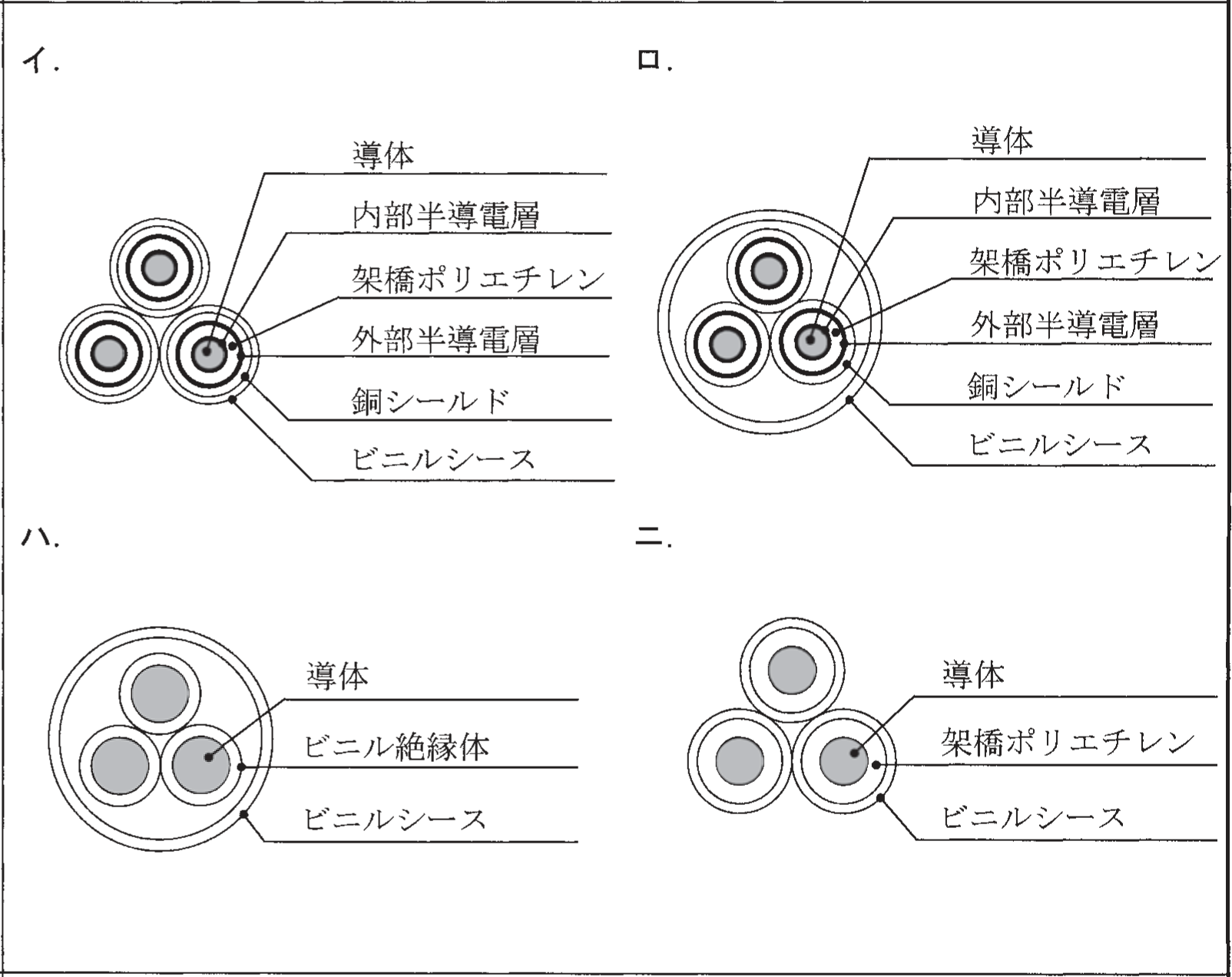

正解は「イ．」です。 この問題のポイントは、高圧ケーブルの構造についてです。 まず問題文でCVTケーブルと記載があります。 よって選択肢は「イ」か「二」に絞られます。 因みに「ロ」と「ハ」はCＶケーブルです。 次に③の部分は高圧回路になります。 高圧回路へは高圧ケーブルが必要です。 高圧ケーブルの特徴として、シールドがあります。 これに適応するのは「イ」となります。 高圧ケーブルの方が複雑なつくりをしていると覚えておきましょう。 高圧ケーブルにはシールドがある！
