2019年度 下期 学科 第一種電気工事士 学科試験 問48

解説

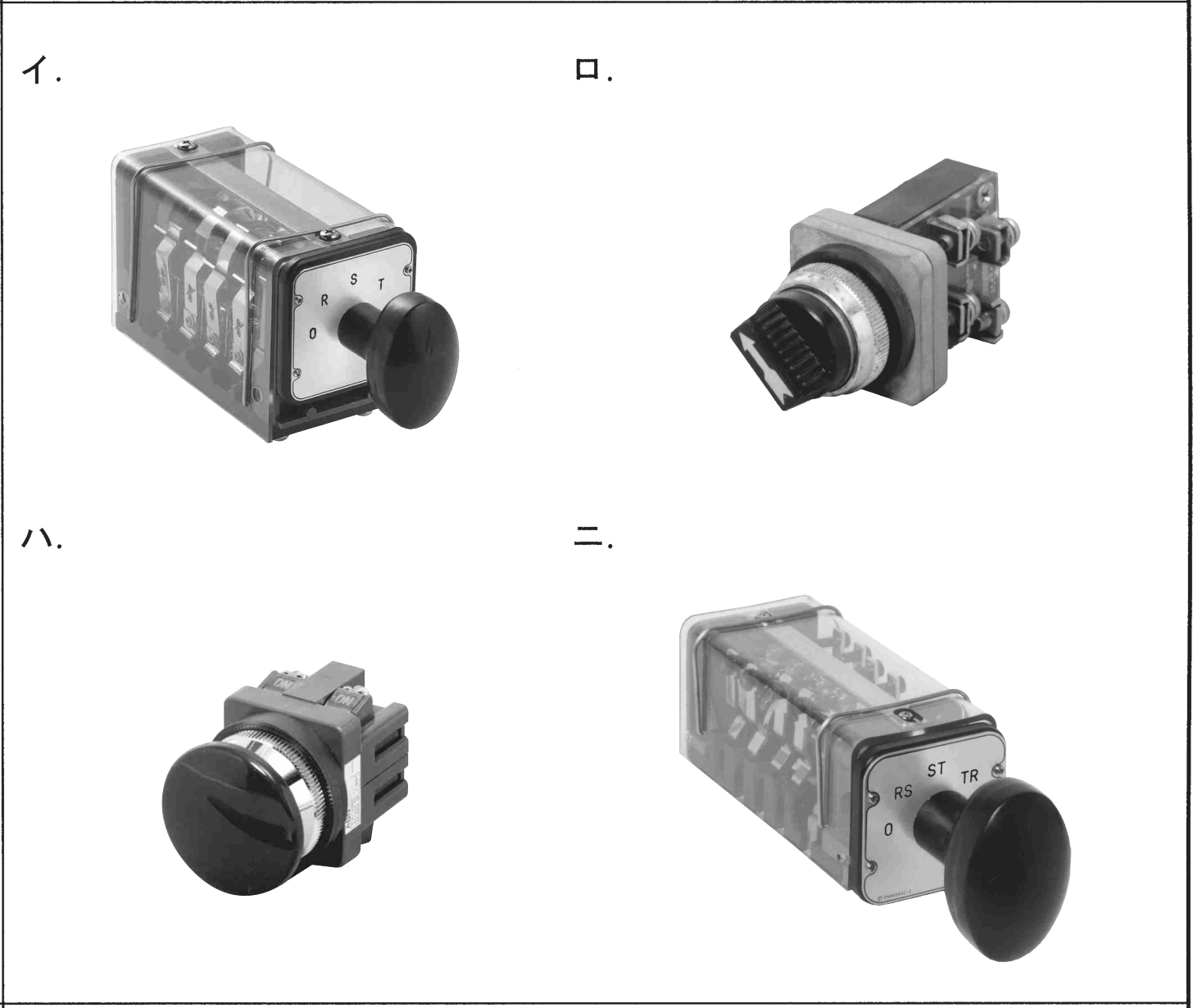

正解は「イ」です。 ③は電流計(A)の手前に設置する電流計切換スイッチ(AS)です。 1台の電流計で三相各相の電流を切り換えて測定するためのスイッチで、変流器(CT)の二次回路に接続されます。 切換えの途中でCT二次側が開放されると高電圧が発生して危険なため、開放されない構造になっているのが特徴です。 写真ではイの切換スイッチが該当します。
