正答1
解説
正解は「イ．計器用変圧器の内部短絡事故が主回路に波及することを防止する。」です。
この問題は、計器用変圧器(VT)についてです。

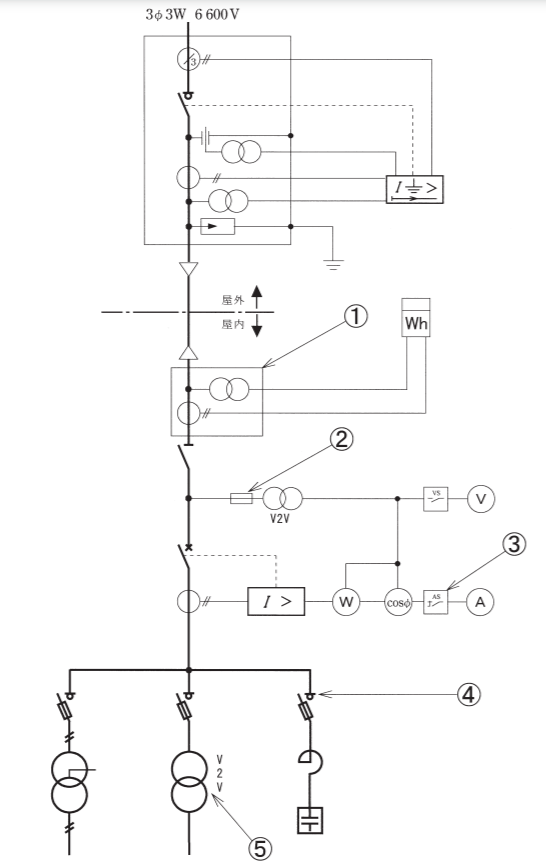

問題の②はヒューズを示しています。
これは計器用変圧器(VT)の内部短絡などの事故から、主回路を守る為に設置されます。
計器用変圧器は変圧器なので、相間に設置されます。
よって何らかの理由により短絡する恐れがあります。
ヒューズを設置することにより、短絡時に主回路から切り離します。
ヒューズなので過負荷の防止と勘違いしやすいですが、計器用変圧器においては上記の理由により設置されます。
VTのヒューズは短絡から主回路を守る為！
