令和4年度上期 理論 第三種電気主任技術者試験 問6

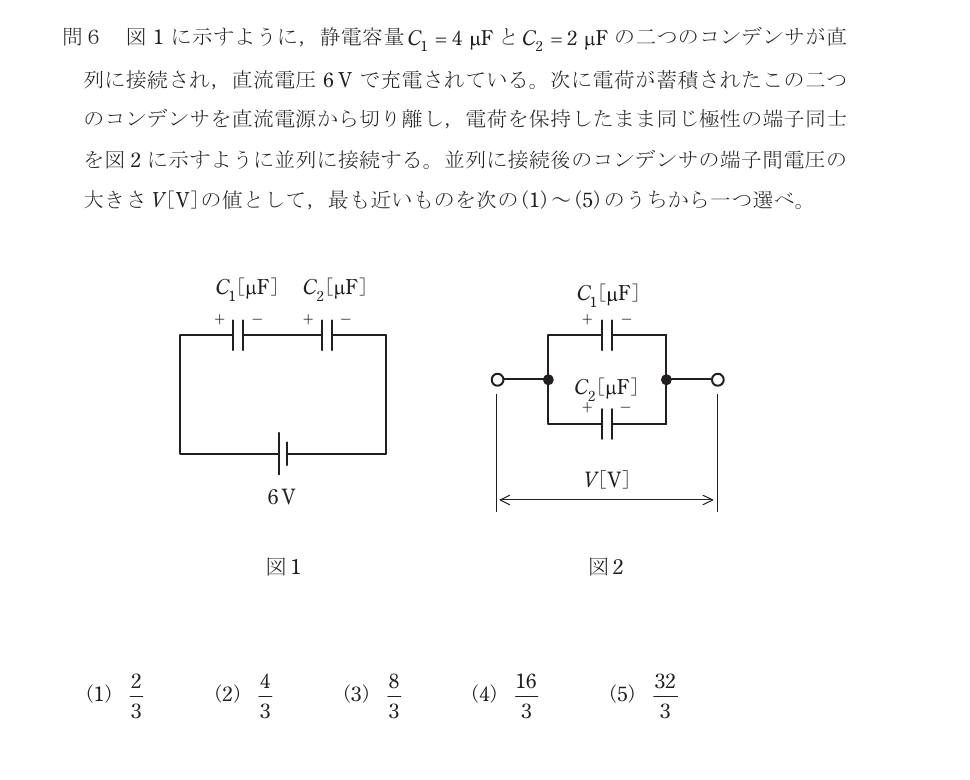

図1に示すように，静電容量C1=4μFとC2=2μFの二つのコンデンサが直列に接続され，直流電圧6Vで充電されている。 次に電荷が蓄積されたこの二つのコンデンサを直流電源から切り離し，電荷を保持したまま同じ極性の端子同士を図2に示すように並列に接続する。 並列に接続後のコンデンサの端子間電圧の大きさV[V]の値として，最も近いものを次の(1)〜(5)のうちから一つ選べ。
正答3
図1に示すように，静電容量C1=4μFとC2=2μFの二つのコンデンサが直列に接続され，直流電圧6Vで充電されている。 次に電荷が蓄積されたこの二つのコンデンサを直流電源から切り離し，電荷を保持したまま同じ極性の端子同士を図2に示すように並列に接続する。 並列に接続後のコンデンサの端子間電圧の大きさV[V]の値として，最も近いものを次の(1)〜(5)のうちから一つ選べ。
