令和4年度上期 理論 第三種電気主任技術者試験 問5

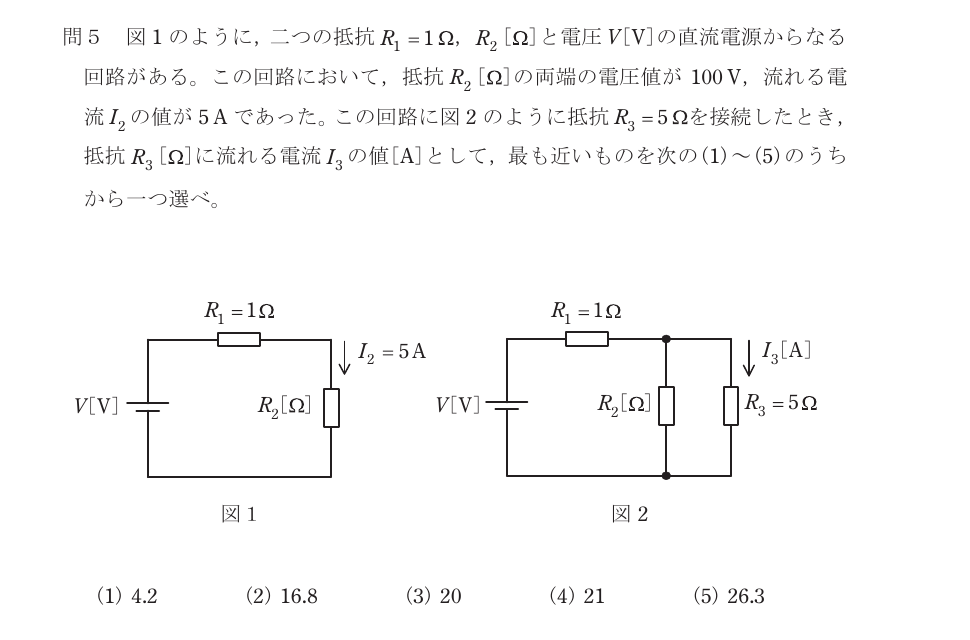

図1のように，二つの抵抗R1=1Ω，R2[Ω]と電圧V[V]の直流電源からなる回路がある。 この回路において，抵抗R2[Ω]の両端の電圧値が100V，流れる電流I2の値が5Aであった。 この回路に図2のように抵抗R3=5Ωを接続したとき，抵抗R3[Ω]に流れる電流I3の値[A]として，最も近いものを次の(1)〜(5)のうちから一つ選べ。
正答2
図1のように，二つの抵抗R1=1Ω，R2[Ω]と電圧V[V]の直流電源からなる回路がある。 この回路において，抵抗R2[Ω]の両端の電圧値が100V，流れる電流I2の値が5Aであった。 この回路に図2のように抵抗R3=5Ωを接続したとき，抵抗R3[Ω]に流れる電流I3の値[A]として，最も近いものを次の(1)〜(5)のうちから一つ選べ。
