第75回 診療放射線技師国家試験 問5

解説

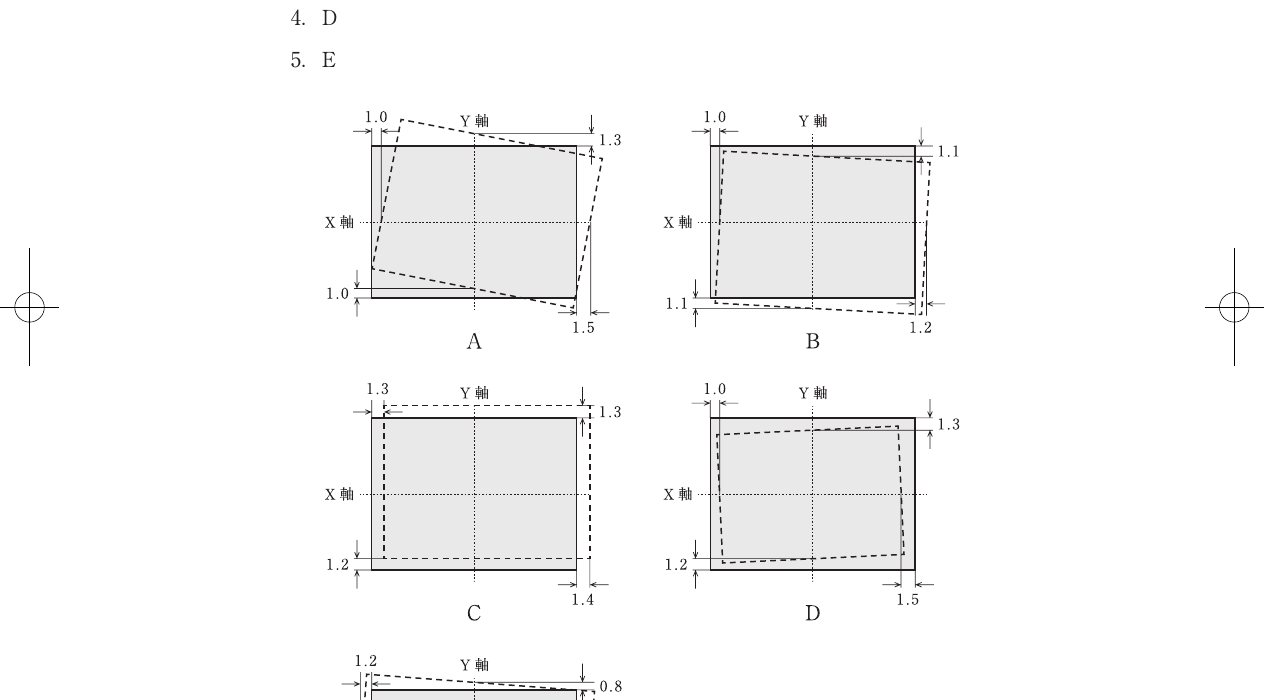

JIS（IEC）規格では、X線照射野と光照射野の各辺のずれは焦点—受像面間距離の2％以内、かつ対辺の合計でも一定範囲内であることが求められる。 本問では焦点から光照射野までの距離が110cmなので、許容値は110cm×2％＝2.2cmが目安となる。 実線（X線）と破線（光）のずれが各辺この許容値を超えないものが規格内であり、選択肢Bがこれを満たす。 ほかの図はいずれかの辺で2.2cmを超えるため許容値を超過する。 したがって規格の許容値を超えないのはB（選択肢2）である。
