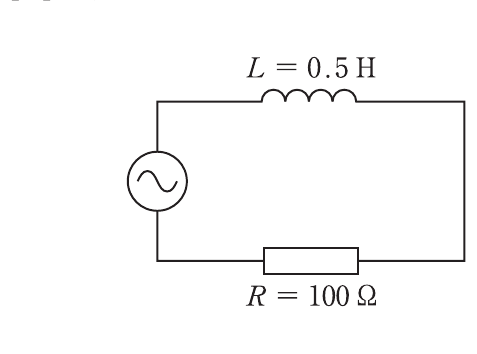

ホーム › 診療放射線技師国家試験 › 第72回 › 問76第72回 診療放射線技師国家試験 問76医用工学2020年☆ ブックマーク図の回路にL≒0.5 HのコイルとR≒100Ωの抵抗が直列につながれ、電圧の 実効値Ve≒100 V、周波数f≒50 Hzの正弦波交流電源がつながれているとき、 抵抗の両端の電圧［V］に最も近いのはどれか。3545556575購入状況を確認しています…正答3解説RL直列回路で抵抗両端の電圧を求める。 誘導リアクタンスはXL＝2πfL＝2π×50×0.5≒157 Ωである。 回路の合成インピーダンスはZ＝√(R^2+XL^2)＝√(100^2+157^2)≒186 Ωとなる。 電流の実効値はI＝Ve/Z＝100/186≒0.54 Aである。 抵抗両端の電圧はVR＝I×R＝0.54×100≒54 Vとなり、最も近いのは55 Vである。← 問75問77 →まとめて解く第72回を通しで解く（200問）→この回の他の問題第72回 診療放射線技師国家試験 の全200問を見る →
