2025年度 上期 第二種電気工事士 学科試験 問43

解説

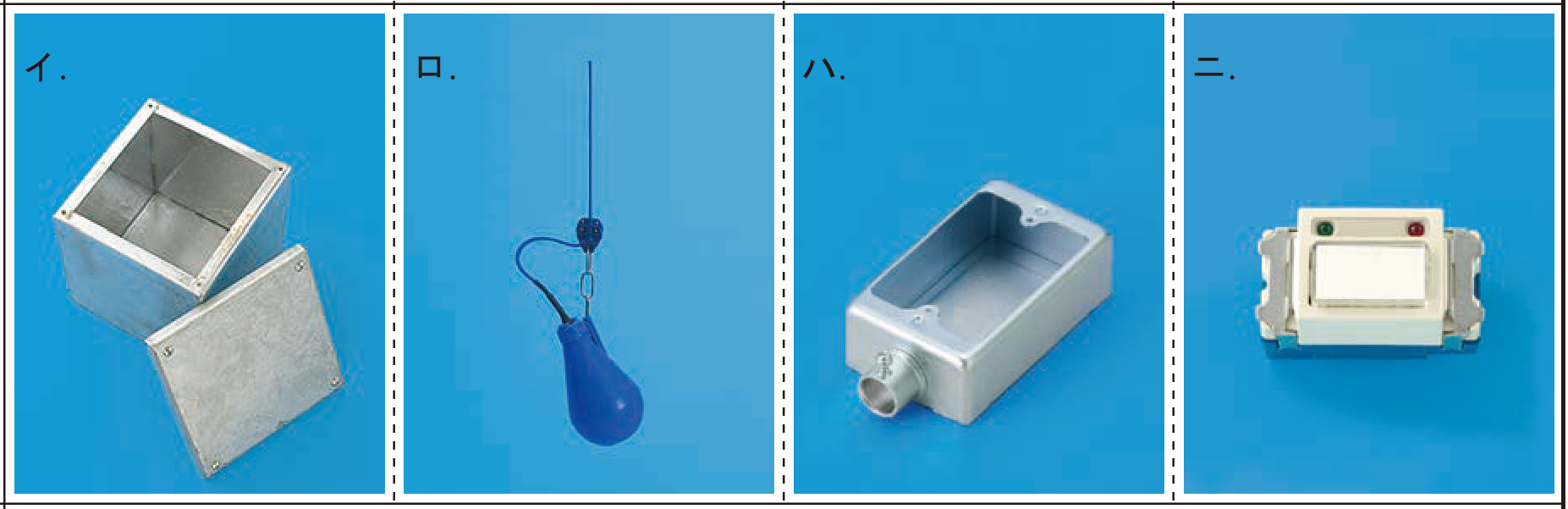

誤り。 写真は『プルボックス』です(図記号は)。 ポンプ室内の露出配線の接続で使用されています。 誤り。 写真は『フロートスイッチ』です(図記号は)。 汚水ポンプの右側で使用されています。 誤り。 写真は『露出型スイッチボックス』です。 ポンプ室内は露出配線となっており、スイッチとコンセントがあります。 この部分の施設に使用されます。 [正しい]。 写真は『リモコンスイッチ』です(図記号は●R)。 ポンプ室内では使用されていません。 なお、1階の管理室にはリモコンセレクタスイッチがあることが確認できます。 したがって使用されないものは[ニ]です。
