正答2
解説
●P圧力スイッチ外部からの力や圧力に応じてON/OFFするスイッチ。
PはPressure(プレッシャー)の略フロートレススイッチ電極液体の高さに応じてON/OFFするのはフロートスイッチと同じだが、"浮き部分"を使用せずに電気や超音波などを利用して液体の存在や高さを検知する。
LFはFloat(浮き)・Less(なし)の略。
右の数字は電極数電磁開閉器用押しボタンボタンを押して接続されている電磁開閉器を作動させる装置。
Lは確認表示灯付フロートスイッチ浮力によって浮き沈みする"浮き部分"を用い、液面の高さに応じてON/OFFするスイッチ。

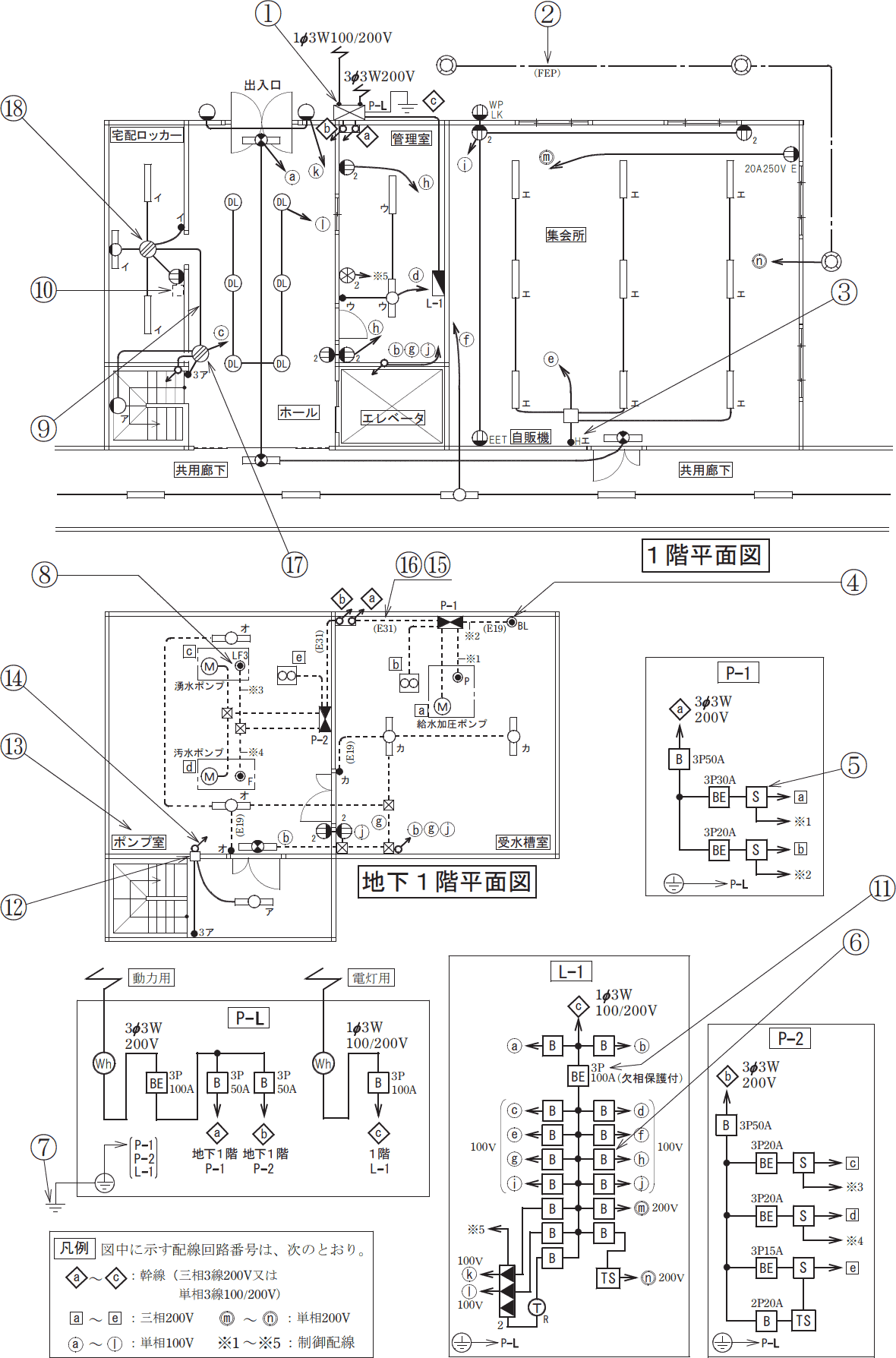

FはFloat(浮き)の略⑧の図記号はなのでフロートレススイッチ電極(極数3)が正解です。
