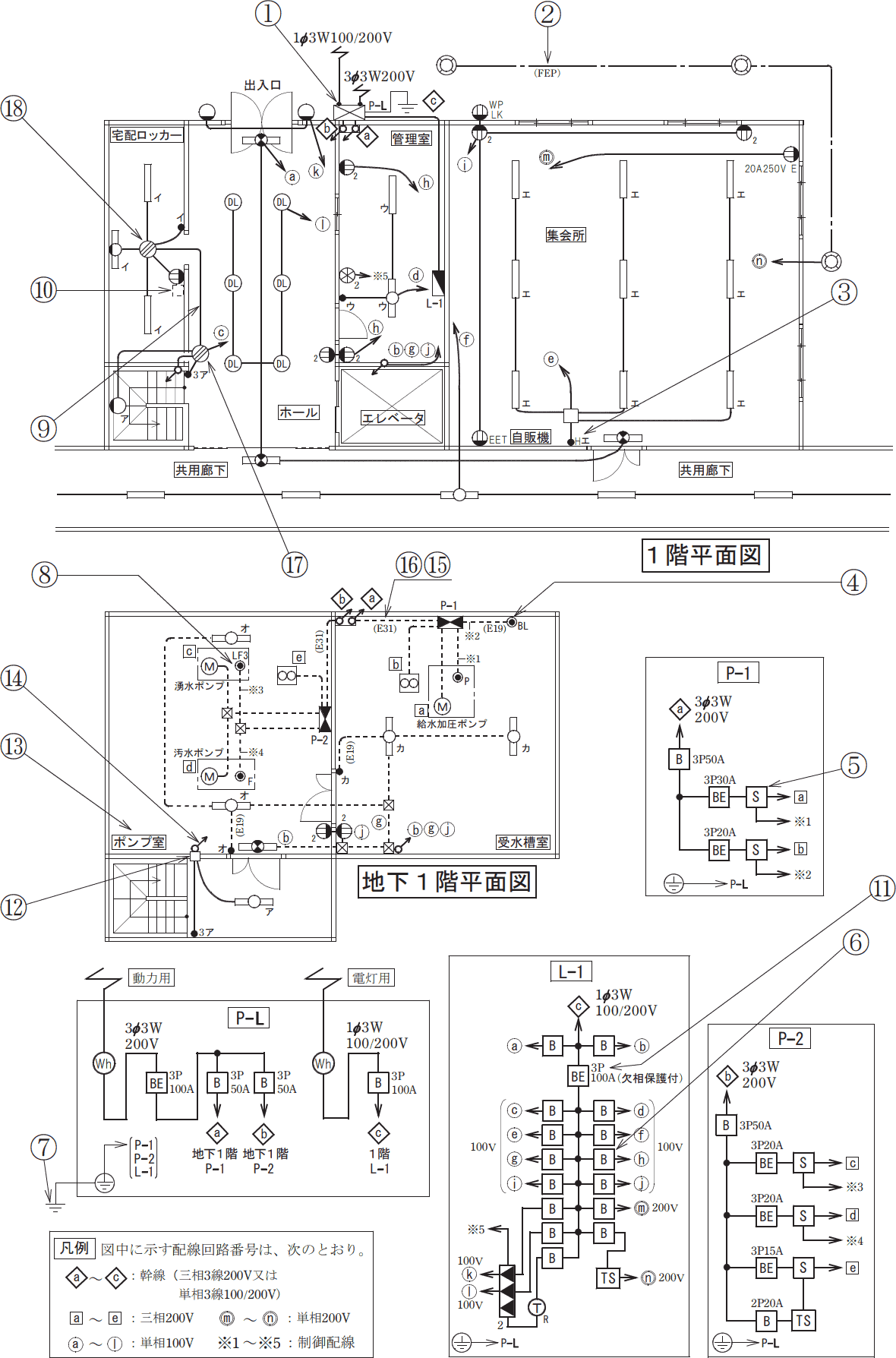

2025年度 上期 第二種電気工事士 学科試験 問34

解説

電磁開閉器用押しボタンボタンを押すことで電磁開閉器にON/OFFの制御信号を送るスイッチ。 Lは確認表示灯付●D遅延スイッチOFFにした後、一定時間が経過した後に動作が停止するスイッチ。 玄関の自動消灯や換気扇の自動停止などに使われている。 DはDelayの略圧力スイッチ外部からの力や圧力に応じてON/OFFの制御信号を送るスイッチ。 PはPressure(プレッシャー)の略④の図記号はなので電磁開閉器用押しボタン(確認表示灯付)が正解です。
