正答4
解説

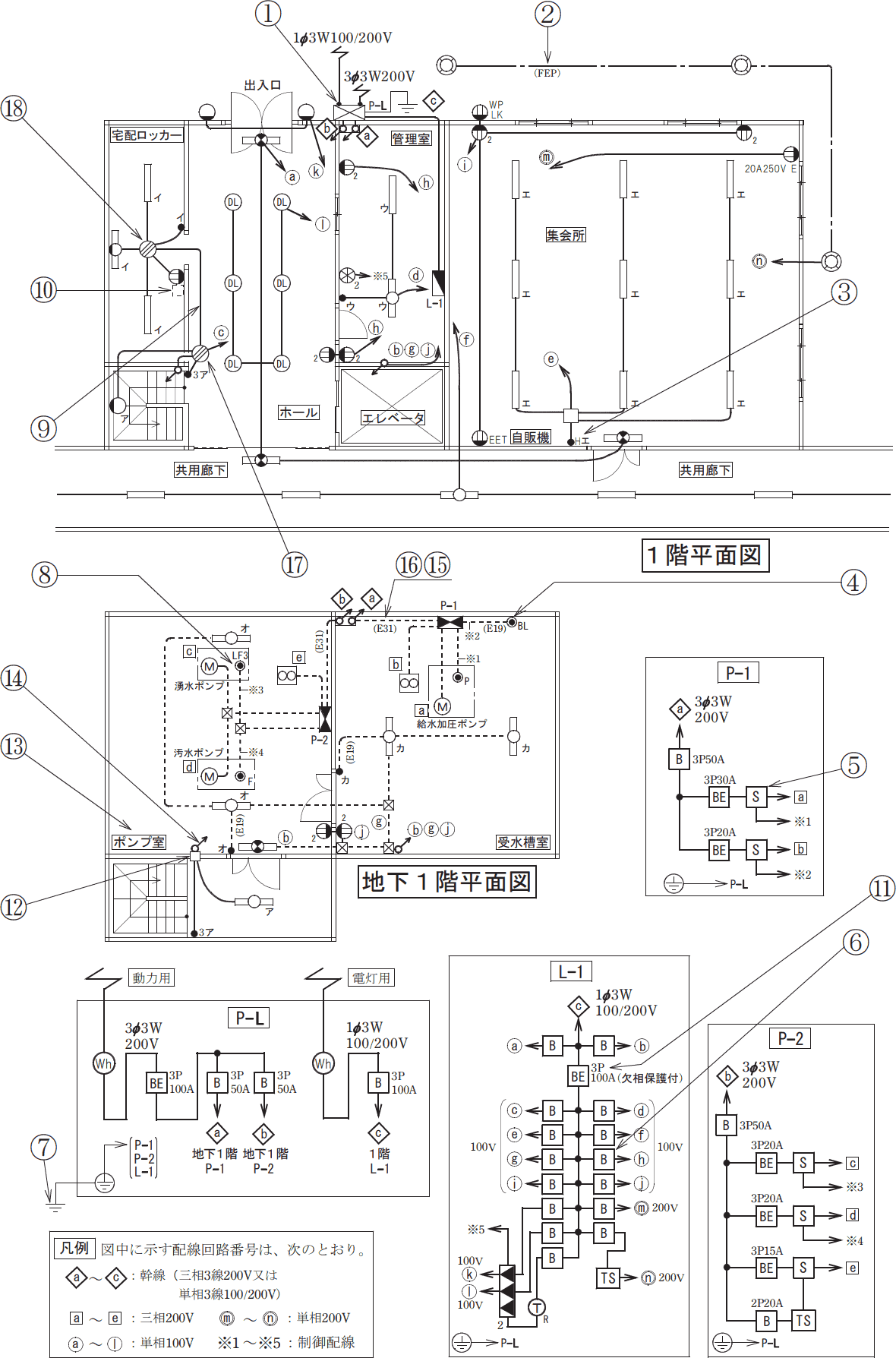

②で示す配線場所は屋外であり、図記号は(1点鎖線)であるため「地中配線」であることがわかります。
地中電線路は、電線にケーブルを使用します。
地中配線には絶縁電線は使用できないことがポイントです。
「EM」はEco Material(エコマテリアル)の略で、燃焼時の有毒ガスの発生が少ない材料を使った耐燃性素材のシースであることを示しています。
ケーブルに印字された表記はその種類を表す記号で、1文字目が電線の絶縁素材(Iは電線)、2文字目がシース(外側被膜)の素材をそれぞれ次の記号で表しています。
E：ポリエチレンC：架橋ポリエチレンV：ビニルF：平形語尾に/F、接頭辞にEM(Eco Material)：耐燃性EMに続く1文字目が"I"の「EM-IE」は絶縁電線であるため、地中配線には使用できません。
したがって正解は[ニ]です。
誤り。
E⇒ポリエチレン絶縁、E⇒ポリエチレンシース、F⇒平型なので、ポリエチレン絶縁耐熱性ポリエチレンシースケーブル平型です。
誤り。
C⇒架橋ポリエチレン絶縁、E⇒ポリエチレンシースなので、架橋ポリエチレン絶縁耐熱性ポリエチレンシースケーブルです。
誤り。
E⇒ポリエチレン絶縁、E⇒ポリエチレンシースなので、ポリエチレン絶縁耐熱性ポリエチレンシースケーブルです。
[正しい]。
ケーブルではないので使用できません。
I⇒電線、E⇒ポリエチレン絶縁なので、耐熱性ポリエチレン絶縁電線です。
