2025年度 下期 第二種電気工事士 学科試験 問46

解説

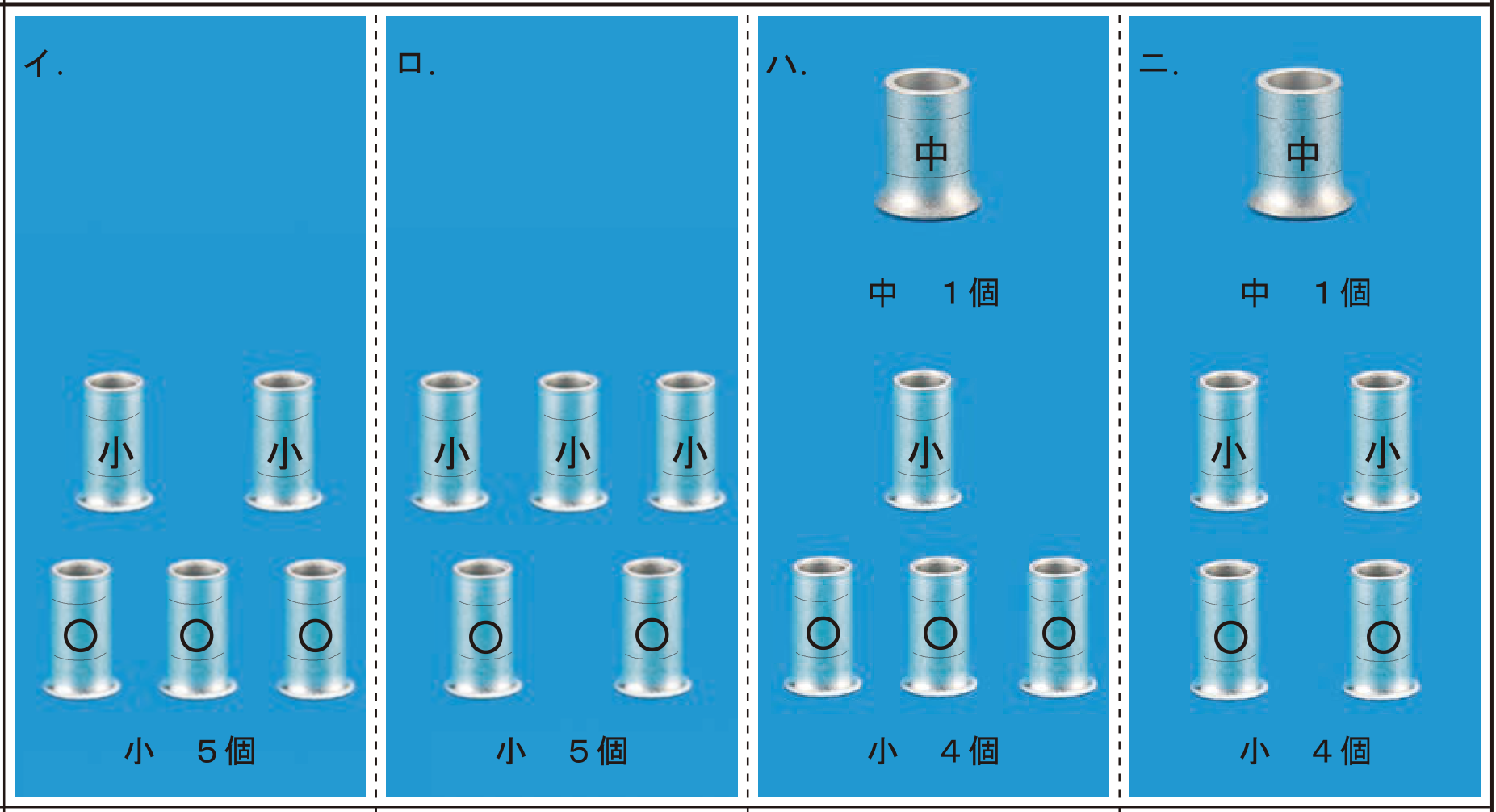

本アプリではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。 ボックス部から延びる各枝線の本数を確定する電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する接続点ごとに適切なスリーブ／コネクタを選定する解答に必要な箇所のみ検討すると、本問では以下のようになります。 [左/左下/右側] 負荷ク、ケ、コのみなので各2本です（スイッチから1本、接地線1本）。 [下側] 単路スイッチが3つ（●ク●ケ●コ）があるので4本です（電圧線1本、負荷クへ向かう1本、負荷ケへ向かう1本、負荷コへ向かう1本）。 [右下側] まず電圧線1本と接地線1本が必要です。 さらに電源側に負荷コがあるので、スイッチから負荷に向かう線が1本を加えて計3本です。 電圧線、接地線、スイッチ間を接続します。 接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。 リングスリーブの種類と圧着マークの対応は下表のとおりです。 線種は全て1.6mmです。 2本が3つ、3本が1つ、4本が1つなので、使用するのは小スリーブ5個（刻印：〇3、小2）です。 したがって[イ]の組合せが正解となります。
