2024年度 下期 第二種電気工事士 学科試験 問50

解説

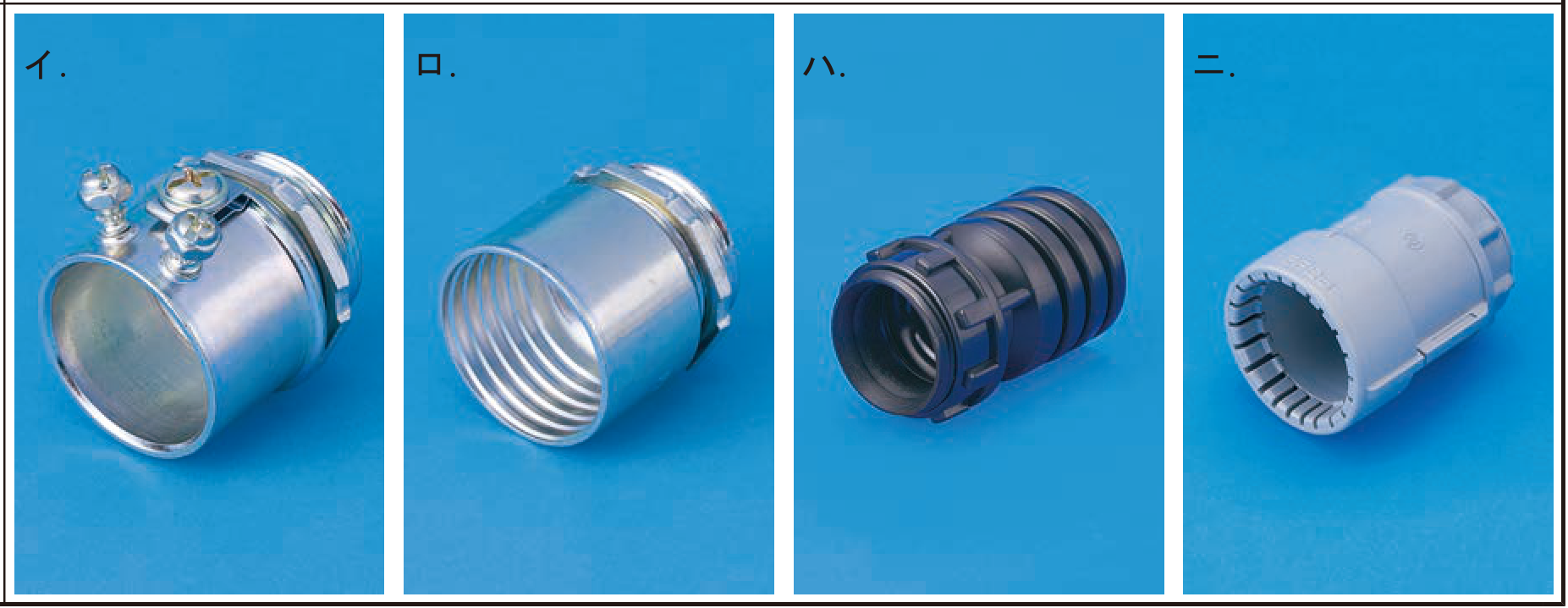

誤り。 写真は『ねじなしボックスコネクタ』です。 ねじなし電線管(E管)をボックスに接続するためのコネクタです。 [正しい]。 写真は『ストレートボックスコネクタ』です。 2種金属製可とう電線管(F2管)をボックスに接続するためのコネクタです。 ⑳部分のように機器の制御盤や端子箱への取付にも使用されます。 誤り。 写真は『波付硬質ポリエチレン管(FEP管)用ボックスコネクタ』です。 主に地中埋設用の保護管として使うFEP管をボックスに接続するためのコネクタです。 誤り。 写真は『合成樹脂可とう電線管用コネクタ』です。 合成樹脂可とう電線管用(PF管)をボックスに接続するためのコネクタです。 したがって正解は[ロ]です。
