正答3
解説

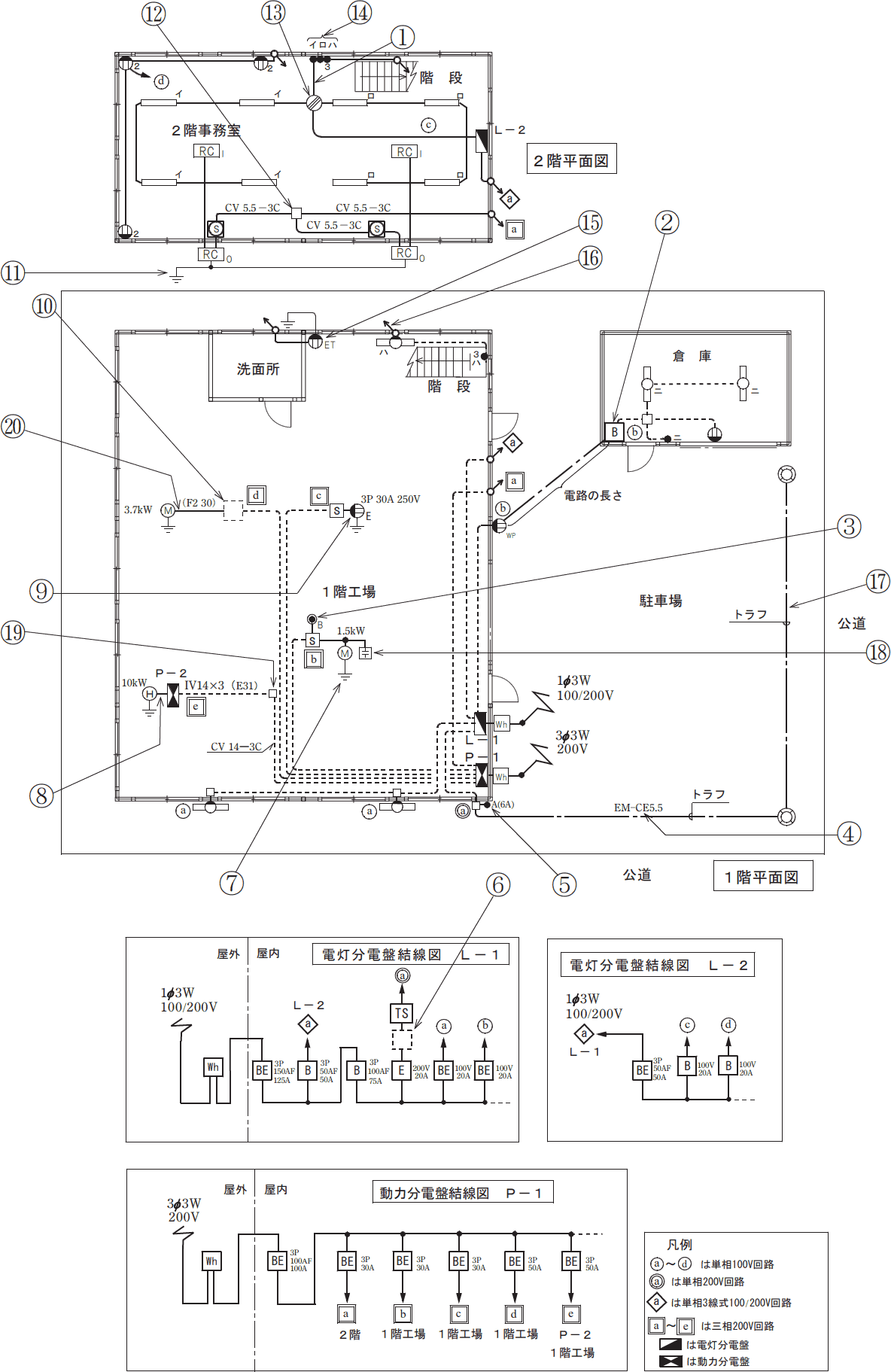

④の電線には「EM-CE5.5」の図記号が付されています。
EM-CEの「EM」はEco Material(エコマテリアル)の略で、燃焼時の有毒ガスの発生が少ない材料を使った耐燃性素材のシースであることを示しています。
大事なのは後ろの「CE」です。
ケーブルに印字された表記はその種類を表す記号で、1文字目が電線の絶縁素材(Iは電線)、2文字目がシース(外側被膜)の素材をそれぞれ次の記号で表しています。
E：ポリエチレンC：架橋ポリエチレンV：ビニルF：平形語尾に/F、接頭辞にEM(Eco Material)：耐燃性1文字目は"C"なので絶縁は「架橋ポリエチレン」、2文字目は"E"なのでシースは「ポリエチレン」となります。
また平型の場合には3文字目に"F"が付きますが、本問では付いていないので平型ではありません。
したがって[ハ]が正解です。
誤り。
耐燃性⇒EM-、電線⇒I、ポリエチレン絶縁⇒Eなので、対応する図記号は「EM-IE」です。
誤り。
耐燃性⇒EM、電線⇒I、架橋ポリエチレン絶縁⇒Cなので、対応する図記号は「EM-IC」です。
[正しい]。
EM(耐燃性)、C(架橋ポリエチレン絶縁)、E(ポリエチレンシース)なので、対応する図記号は「EM-CE」です。
誤り。
耐燃性⇒EM、ポリエチレン絶縁⇒E、ポリエチレンシース⇒E、平型⇒Fなので、対応する図記号は「EM-EEF」です。
