正答1
解説
配線の線条数を求める問題は、次の4つの手順で考えます。
これは心線数を答える問題、適切なケーブルを写真から選ぶ問題で共通の解法です。
複線図を描く必要はありません。
配線が電源(非接地側)線とスイッチ・コンセントをつなぐ場合、電源線(黒線)を1本加える配線の先に負荷がある場合、接地側の線(白線)を1本加える配線がスイッチと負荷をつなぐ場合、リンクごとに1本加える配線が3路スイッチ同士、または3路スイッチと4路スイッチをつなぐ場合、リンクごとに2本加える。

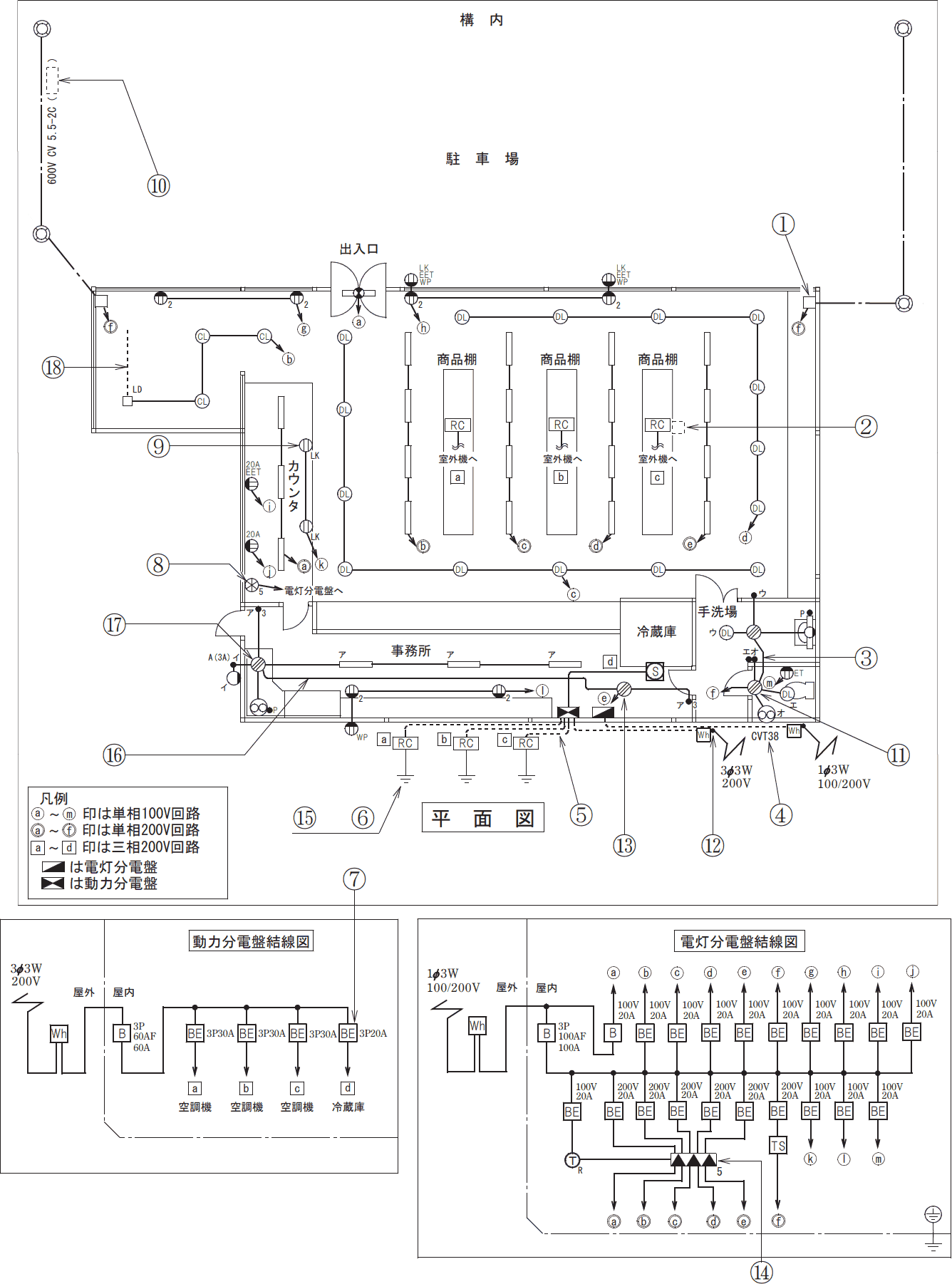

ただし、3路スイッチはどちらに電源線を接続するかによって、最少本数に違いが出る場合があるこの手順に従って電源ⓕから延びる③部分の周辺配線を確認していきます。
配線の先に●ウ等のスイッチがあるので、電源線が1本必要です。
配線の先にダウンライト等があるので、接地側の線が1本必要です。
③部分を介してつながるスイッチと負荷はありません。
3路スイッチ、4路スイッチはありません。
したがって最少電線本数は2本となります。
