2023年度 下期 午前 第二種電気工事士 学科試験 問46

解説

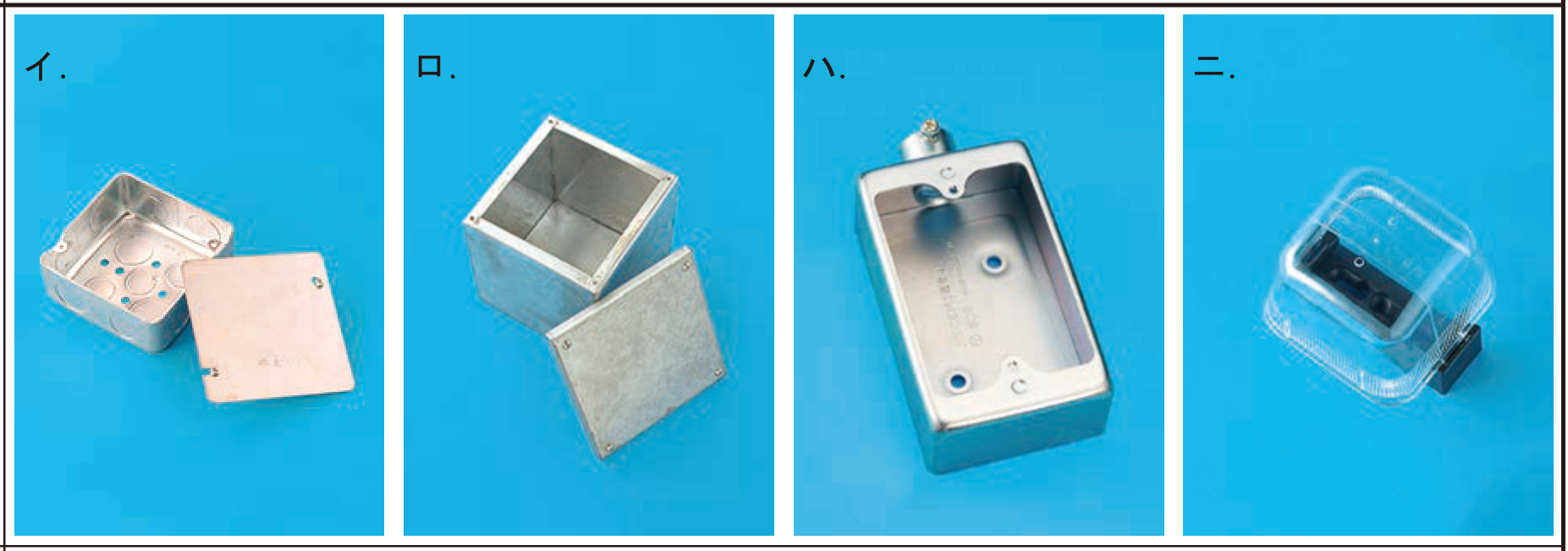

[正しい]。 図記号は『アウトレット(ジョイント)ボックス』を表します。 電線管相互や電線を接続する場所を提供する材料です。 JISで規定されていてノックアウトがあります。 誤り。 写真は『プルボックス』です(図記号は)。 電線管相互や電線を接続する場所を提供する材料で、様々なサイズがあります。 誤り。 写真は『露出型スイッチボックス(金属製)』です。 図記号はありません。 スイッチやコンセントなどの電気部品を収納するための箱状の材料です。 誤り。 写真は『VVF用ジョイントボックス』です(図記号は)。 VVFケーブル用の接続に使用されるボックスです。 したがって正解は[イ]です。
