⑬で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
正答1
解説
本アプリではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。
ボックス部から延びる各枝線の本数を確定する電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する接続点ごとに適切なスリーブ／コネクタを選定する解答に必要な箇所のみ検討すると、本問では以下のようになります。
[上/右/右下側] 負荷オ・カ・キのみなので各2本です（スイッチから1本、接地線1本）。
[下側] 単路スイッチが2つ（●カ●キ）があるので3本です（電圧線1本、負荷カへ向かう1本、負荷キへ向かう1本）。
[右上] 単路スイッチ●オがあるので2本です（電圧線1本、負荷オへ向かう1本）。
[左側] 電圧線と接地線に加えて、●カから負荷カにつなぐ線が必要なので計3本です。
電圧線、接地線、スイッチ間を接続します。
接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。

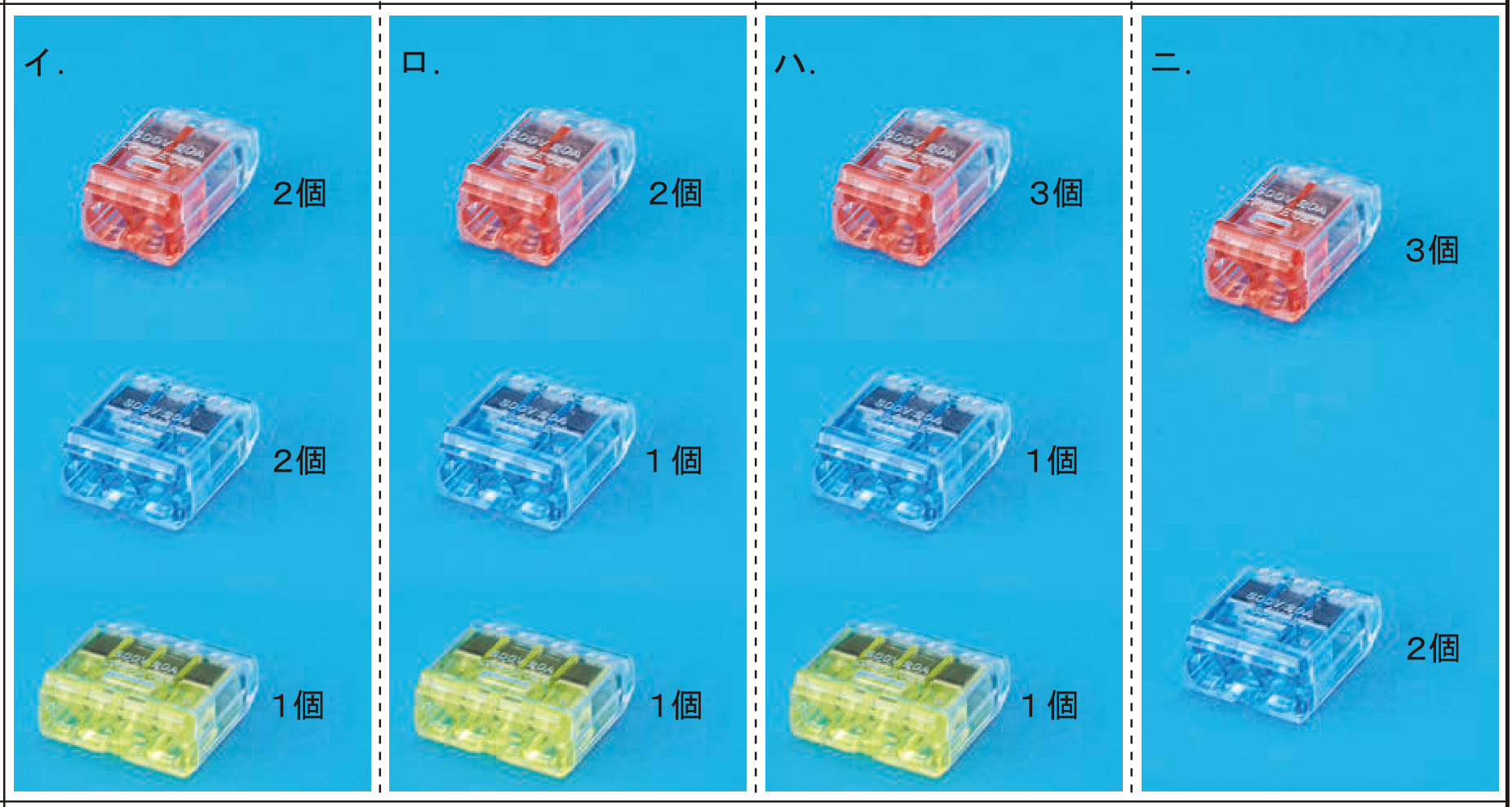

電線の接続箇所は、2本が2つ、3本が2つ、4本が1つなので、必要なコネクタは赤×2、青×2、黄×1です。
したがって[イ]の組合せが正解となります。
