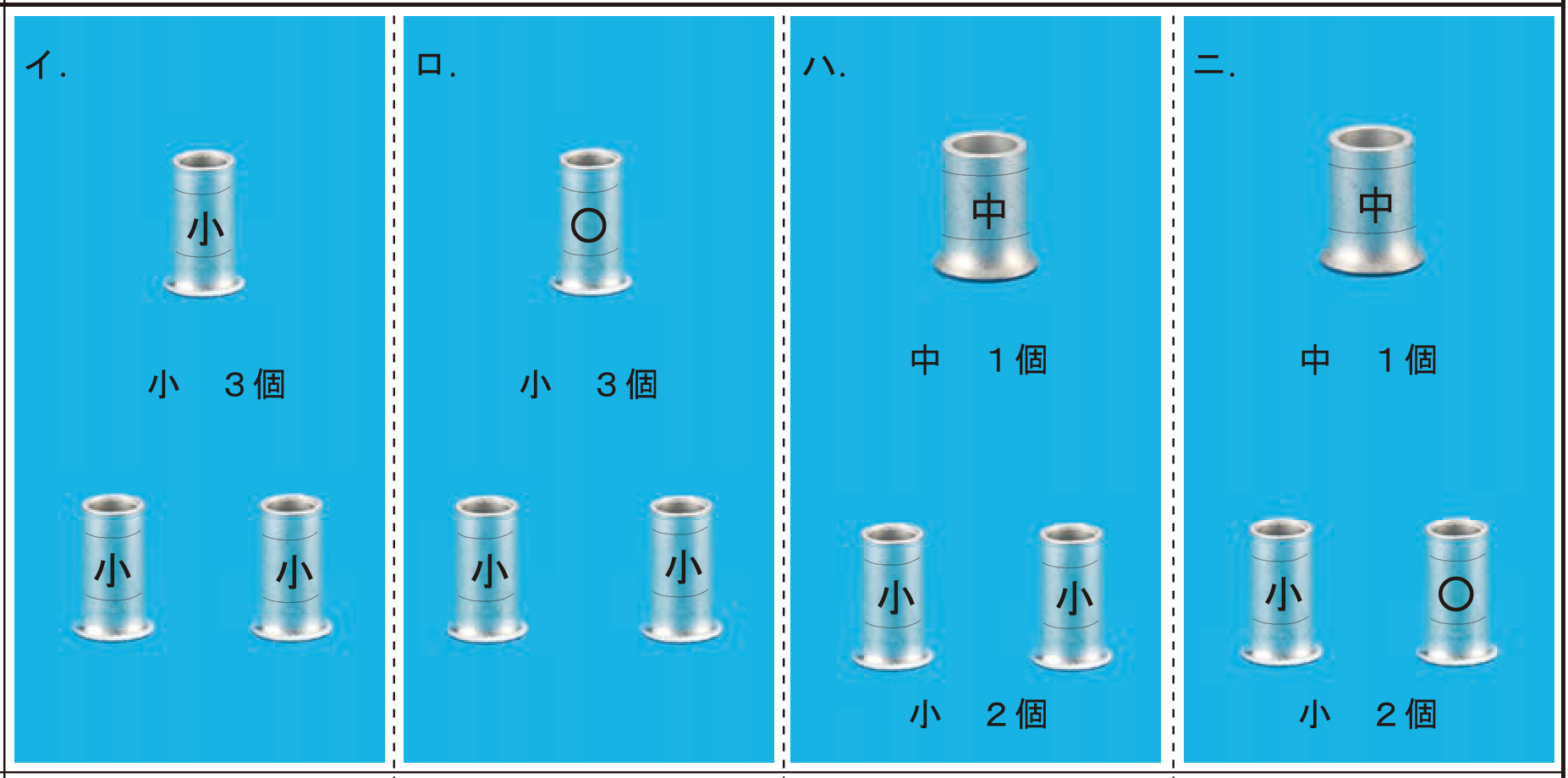

⑪で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線は特記のないものはVVF1.6とする。
また，写真に示すリングスリーブ中央の〇，小，中は刻印を表す。
正答4
解説
本アプリではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。
ボックス部から延びる各枝線の本数を確定する電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する接続点ごとに適切なスリーブ／コネクタを選定する解答に必要な箇所のみ検討すると、本問では以下のようになります。
[左上側] 負荷カのみなので2本です（スイッチから1本、接地線1本）。
[上側] 負荷とスイッチがいくつかありますが、接続関係はそちら側で完結しています。
このため、スイッチに向かう電圧線と、戻りの接地線の2本です。
[右側] 負荷カとつながるスイッチ●カがあります。
スイッチに向かう電圧線と戻りの接地線、さらに負荷カに向かう1本で計3本です。
電圧線、接地線、スイッチ間を接続します。
接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。
リングスリーブの種類と圧着マークの対応は下表のとおりです。
本問では電源側のみ2.0mmとなっています。
それぞれ次のスリーブと刻印を使用します。
[赤の接続部] 1.6mm 2本なので小スリーブで〇の刻印（1個） [黒の接続部] 2.0mm 1本・1.6㎜ 2本なので小スリーブで小の刻印（1個） [青の接続部] 2.0mm 1本・1.6㎜ 3本なので中スリーブで中の刻印（1個）したがって[ニ]の組合せが正解となります。
