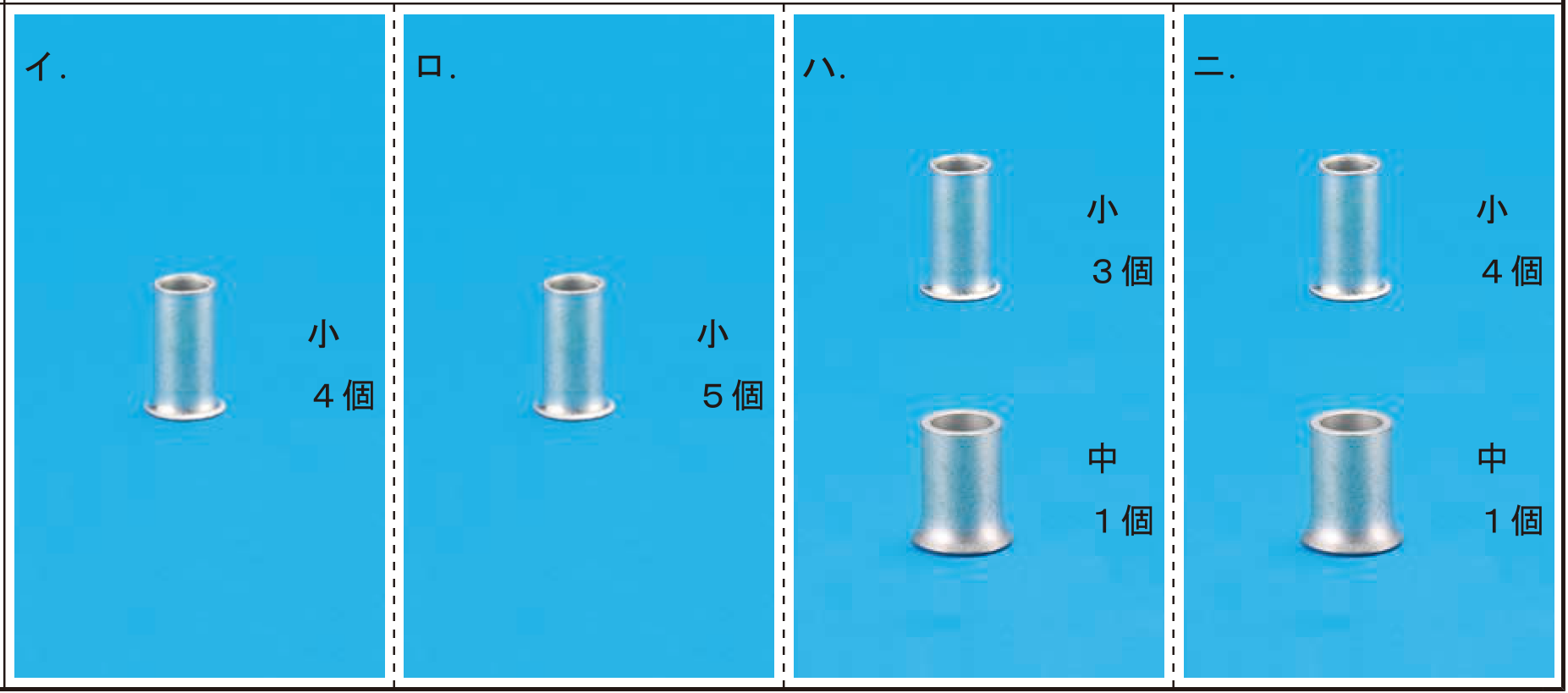

⑮で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
正答2
解説
本アプリではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。
ボックス部から延びる各枝線の本数を確定する電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する接続点ごとに適切なスリーブ／コネクタを選定する解答に必要な箇所のみ検討すると、本問では以下のようになります。
[左/左下/右側] 負荷ク、ケ、コのみなので各2本です（スイッチから1本、接地線1本）。
[下側] 単路スイッチが3つ（●ク●ケ●コ）があるので4本です（電圧線1本、負荷クへ向かう1本、負荷ケへ向かう1本、負荷コへ向かう1本）。
[右下側] まず電圧線1本と接地線1本が必要です。
さらに電源側に負荷コがあるので、スイッチから負荷に向かう線が1本を加えて計3本です。
電圧線、接地線、スイッチ間を接続します。
接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。
リングスリーブの種類と圧着マークの対応は下表のとおりです。
線種は全て1.6mmです。
2本が3つ、3本が1つ、4本が1つなので、使用するのは小スリーブ5個（刻印：〇3、小2）です。
したがって[ロ]の組合せが正解となります。
