正答3
解説
⑬の図記号は配線用遮断器(ブレーカ)を示します。

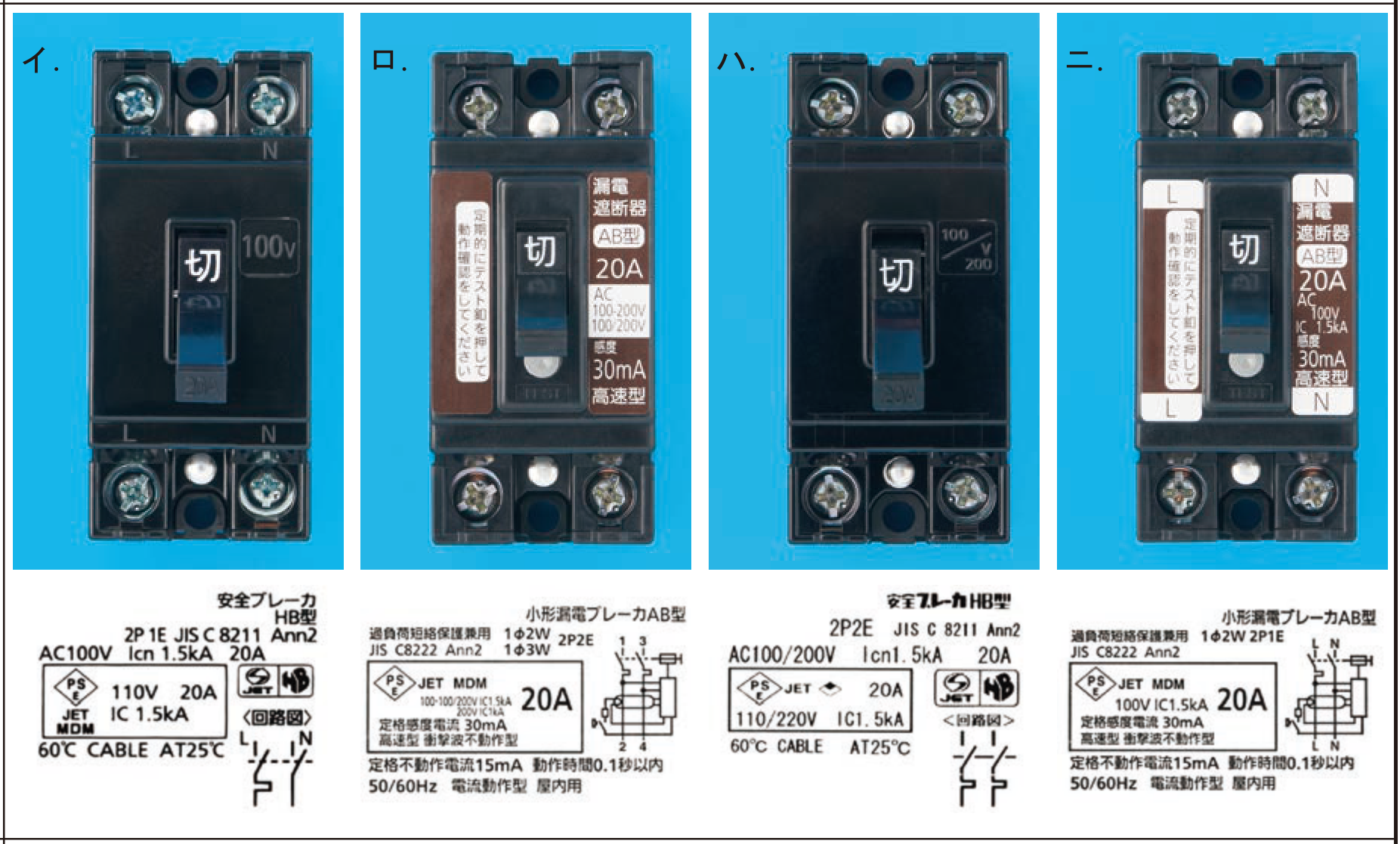

4つの写真のうち[イ][ハ]は配線用遮断器、[ロ][ニ]は漏電遮断器(過負荷保護付)なので、正解は[イ][ハ]のどちらかに絞られます。
写真をよく見ると、[イ]は2P1E(2極1素子)、[ハ]は2P2E(2極2素子)と記載されています。
素子とは過電流引きはずし素子のことで、中性線(接地線)以外を接続する各極には素子が付いていなければなりません。
⑬が設置される電路は200Vであり、2本の電圧線が接続されますから両方とも素子が必要です。
したがって、2極2素子の配線用遮断器である[ハ]が正解となります。
