2022年度 上期 午後 第二種電気工事士 学科試験 問41

解説

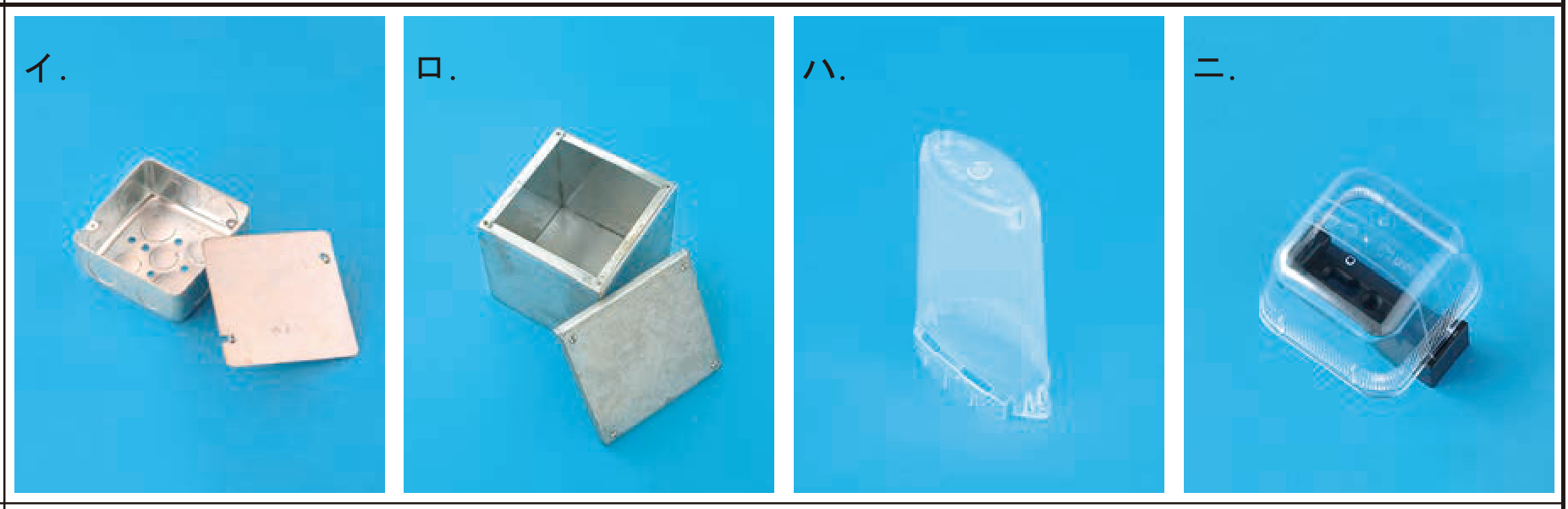

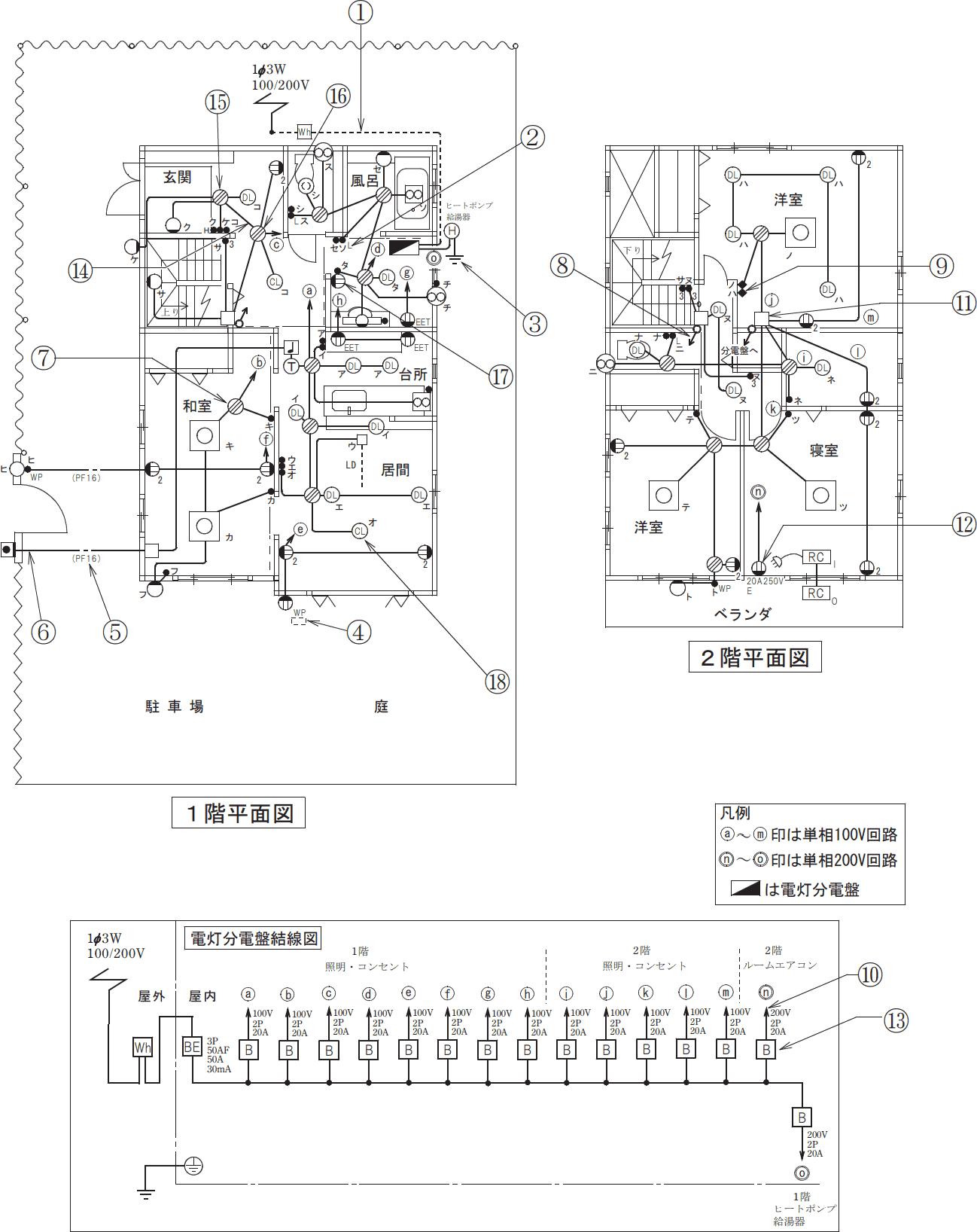

[正しい]。 図記号は『アウトレット(ジョイント)ボックス』を表します。 電線管相互や電線を接続する場所を提供する材料です。 JISで規定されていてノックアウトがあります。 誤り。 写真は『プルボックス』です(図記号は)。 電線管相互や電線を接続する場所を提供する材料で、様々なサイズがあります。 誤り。 写真は『省力型のVVF用ジョイントボックス』です。 結線部に上から被せて、ナイロンバンドで吊りボルトやケーブルに結束して使用します。 誤り。 写真は『VVF用ジョイントボックス』です(図記号は)。 VVFケーブル用の接続に使用されるボックスです。 したがって正解は[イ]です。
