正答1
解説

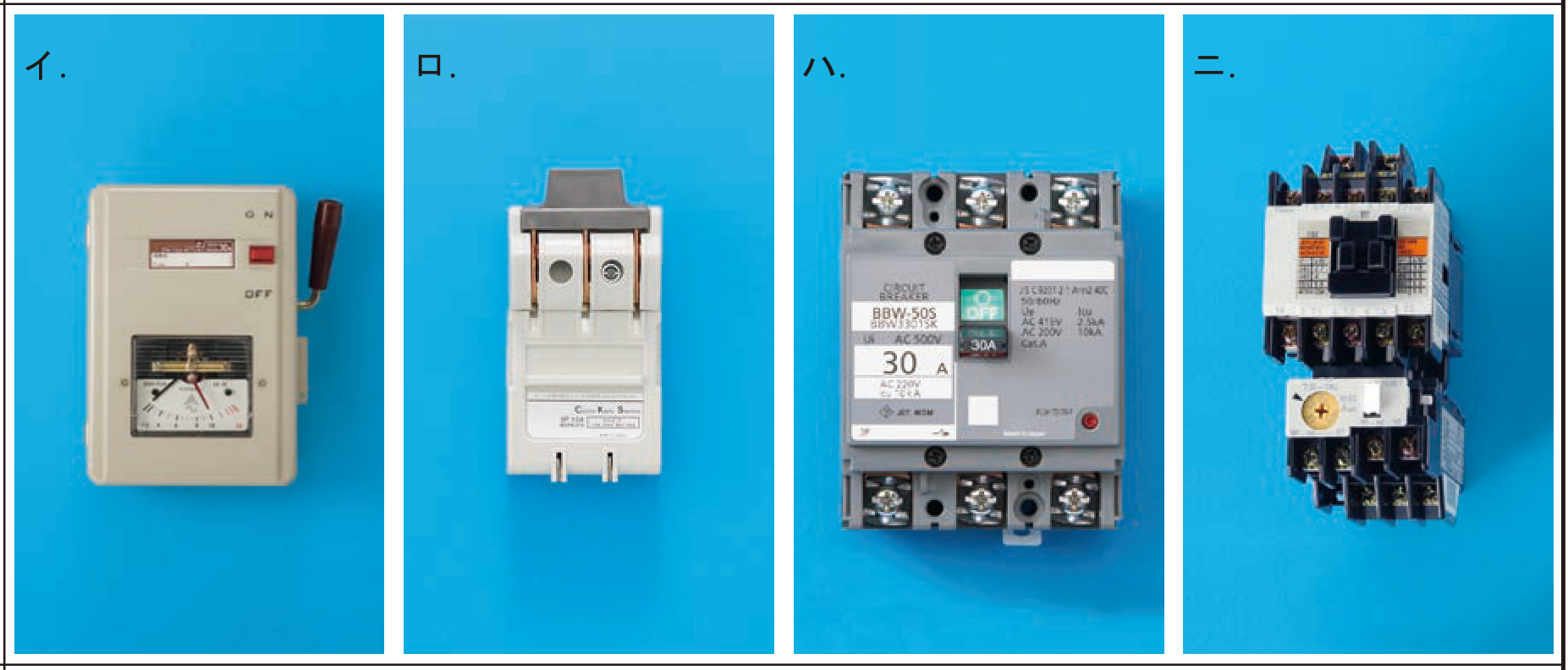

[正しい]。
図記号は『開閉器(電流計付)』を表します。
電流計が一体化されている開閉器で、始動電流などを確認するために電動機用に使われることが多いです。
誤り。
写真は『開閉器』です(図記号は)。
金属製のナイフ状のスイッチを電極(刃受)に差し込んで電気回路を開閉するスイッチです。
誤り。
写真は『配線用遮断器(3極用)』です(図記号は)。
電流異常時に回路を遮断する安全装置です。
定格電流(A)が傍記されます。
誤り。
写真は『電磁開閉器』です(図記号は)。
電磁開閉器用押しボタン等と組み合わせて電磁力で電気回路を開閉する装置です。
したがって正解は[イ]です。
