正答1
解説

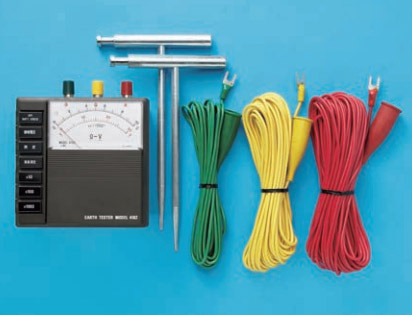

写真の器具は接地抵抗計(アーステスタ)です。
大地の接地抵抗を測定するために使用します。
①補助接地棒(中央付近にあるT字型の金属棒)があること、②端子が赤・黄・緑の3つであること、③単位が「Ω」であることが特徴です。
したがって[イ]が正解となります。
[正しい]。
接地抵抗計は、接地抵抗を調べるために使用します。
誤り。
絶縁抵抗の測定に用いるのは絶縁抵抗計(メガー)です。
測定単位はMΩなので写真の機器とは異なります。
誤り。
電圧の測定に用いるのは回路計(テスタ)です。
テストリードが黒と赤の2本であること、補助棒がないことなどが異なります。
誤り。
周波数の測定に用いるのは周波数計です。
測定単位はHzなので写真の機器とは異なります。
