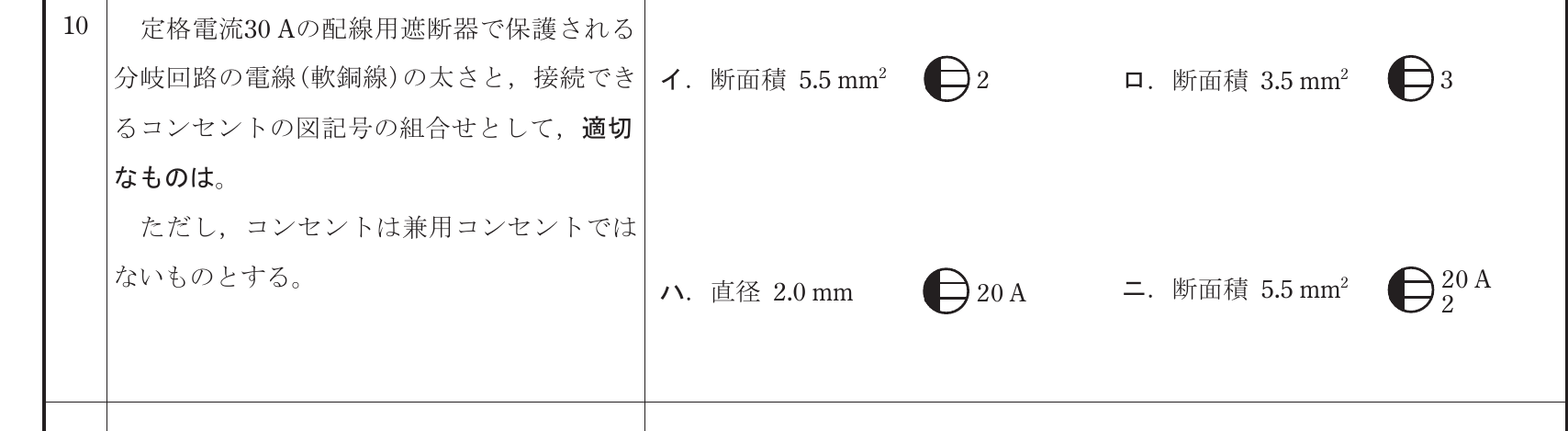

ホーム › 第二種電気工事士 学科試験 › 2022年度 上期 午前 › 問102022年度 上期 午前 第二種電気工事士 学科試験 問10配電理論・配線設計2022年☆ ブックマーク定格電流30Aの配線用遮断器で保護される分岐回路の電線(軟銅線)の太さと，接続できるコンセントの図記号の組合せとして，適切なものは。 ただし，コンセントは兼用コンセントではないものとする。断面積 5.5mm2（2口コンセント）断面積 3.5mm2（3口コンセント）直径 2.0mm（20Aコンセント）断面積 5.5mm2（20A 2口コンセント）購入状況を確認しています…正答4解説分岐回路に取り付けることのできる電線とコンセントは、その分岐回路を保護する過電流遮断器の種類によって以下のように決まっています。 設置するコンセントの個数は関係ありません。 定格電流30Aの配線用遮断器が施設されている分岐回路には、直径2.6mm(断面積5.5mm2)以上の電線を使用し、取り付けるコンセントは20A以上30A以下でなければなりません。 [イ]と[ロ]は15Aコンセント(A表記なし)なのでNG、[ロ]と[ハ]は電線の太さが基準未満なのでNGです。 したがって基準を満たす適切な組合せは[ニ]です。← 問9問11 →まとめて解く2022年度 上期 午前を通しで解く（50問）→この回の他の問題2022年度 上期 午前 第二種電気工事士 学科試験 の全50問を見る →
