2022年度 下期 午前 第二種電気工事士 学科試験 問49

解説

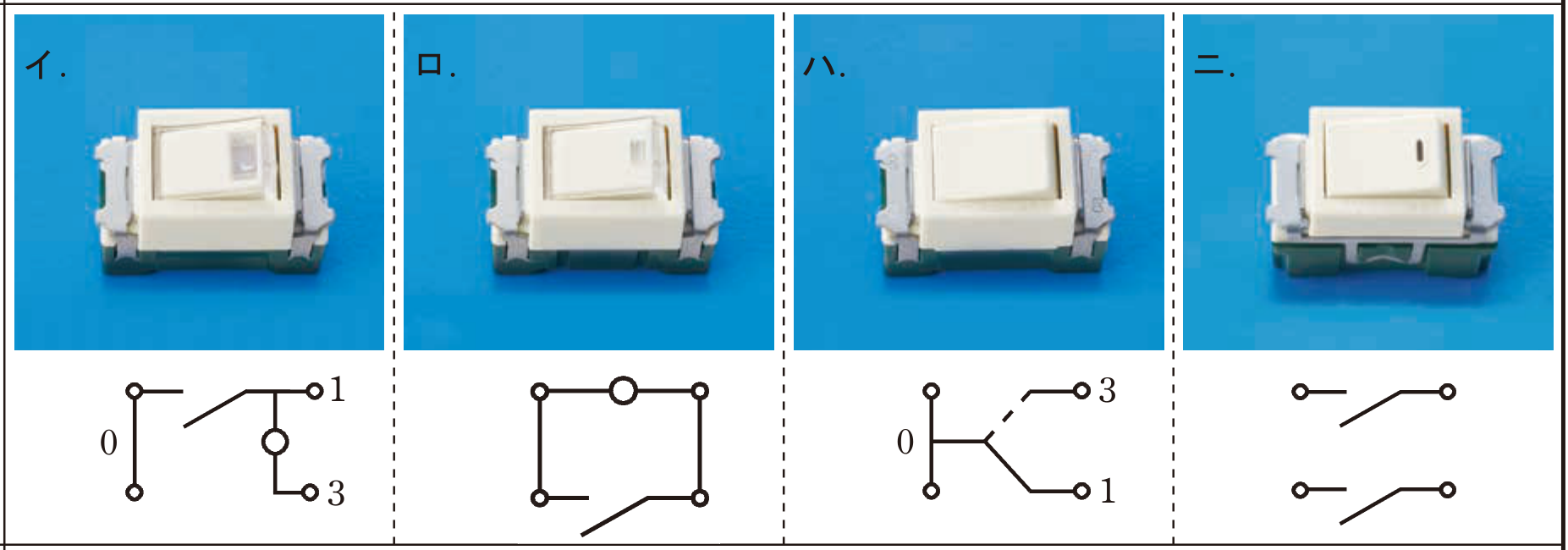

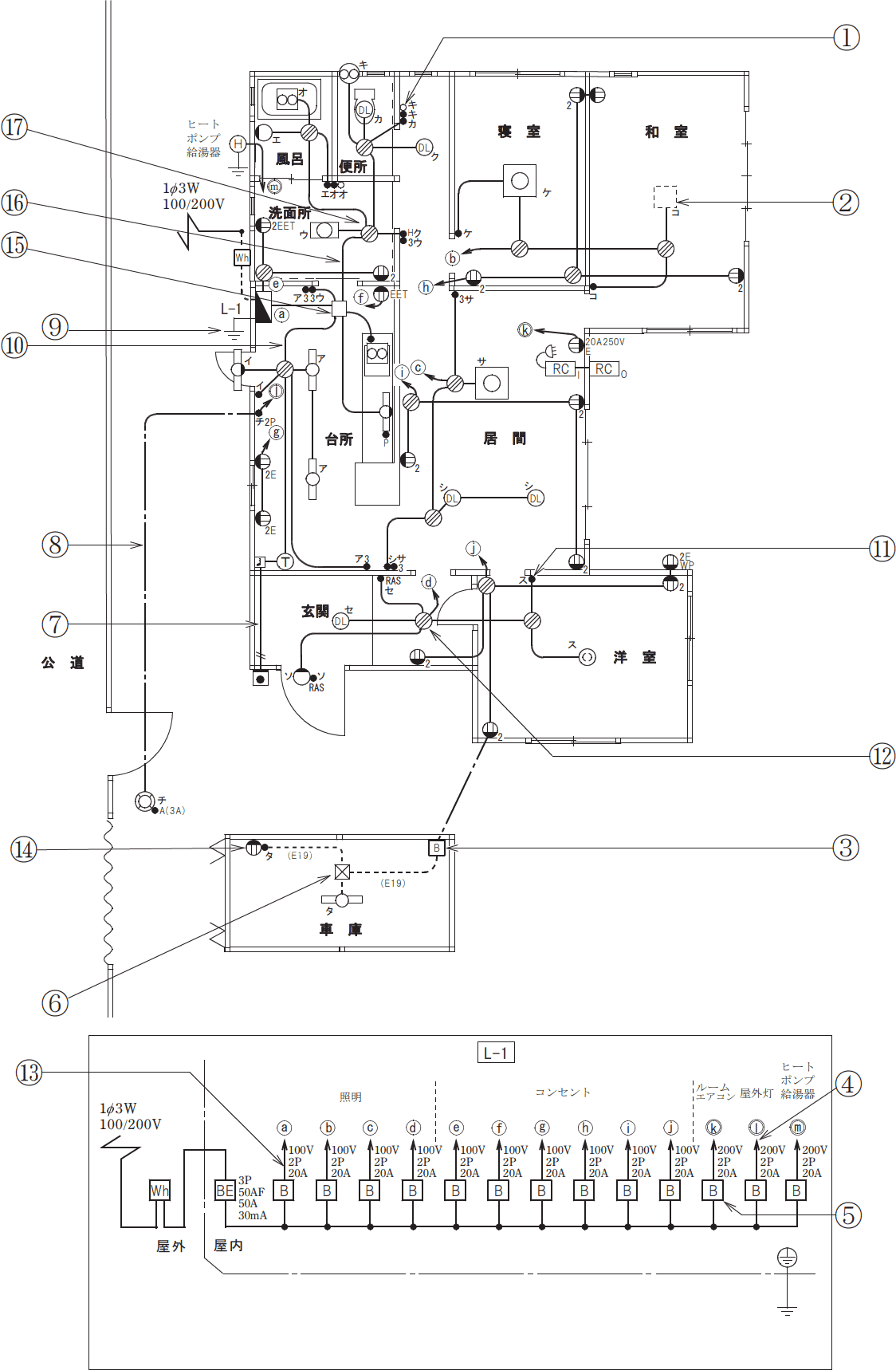

[正しい]。 写真は『確認表示灯内蔵スイッチ』です(図記号は●L)。 この配線図では使用されていません。 誤り。 写真は『位置表示灯内蔵スイッチ』です(図記号は●H)。 便所前のダウンライト(記号ク)のスイッチとして使用されています。 誤り。 写真は『3路スイッチ』です(図記号は●3)。 居間の蛍光灯(記号シ)、台所のボックスなし蛍光灯(記号ア)、洗面所の蛍光灯(記号ウ)のスイッチとして使用されています。 誤り。 写真は『2極スイッチ』です(図記号は●2P)。 台所の勝手口の近くにあり、屋外灯(記号チ)のスイッチとして使用されています。 したがって正解は[イ]です。
