2022年度 下期 午前 第二種電気工事士 学科試験 問31

解説

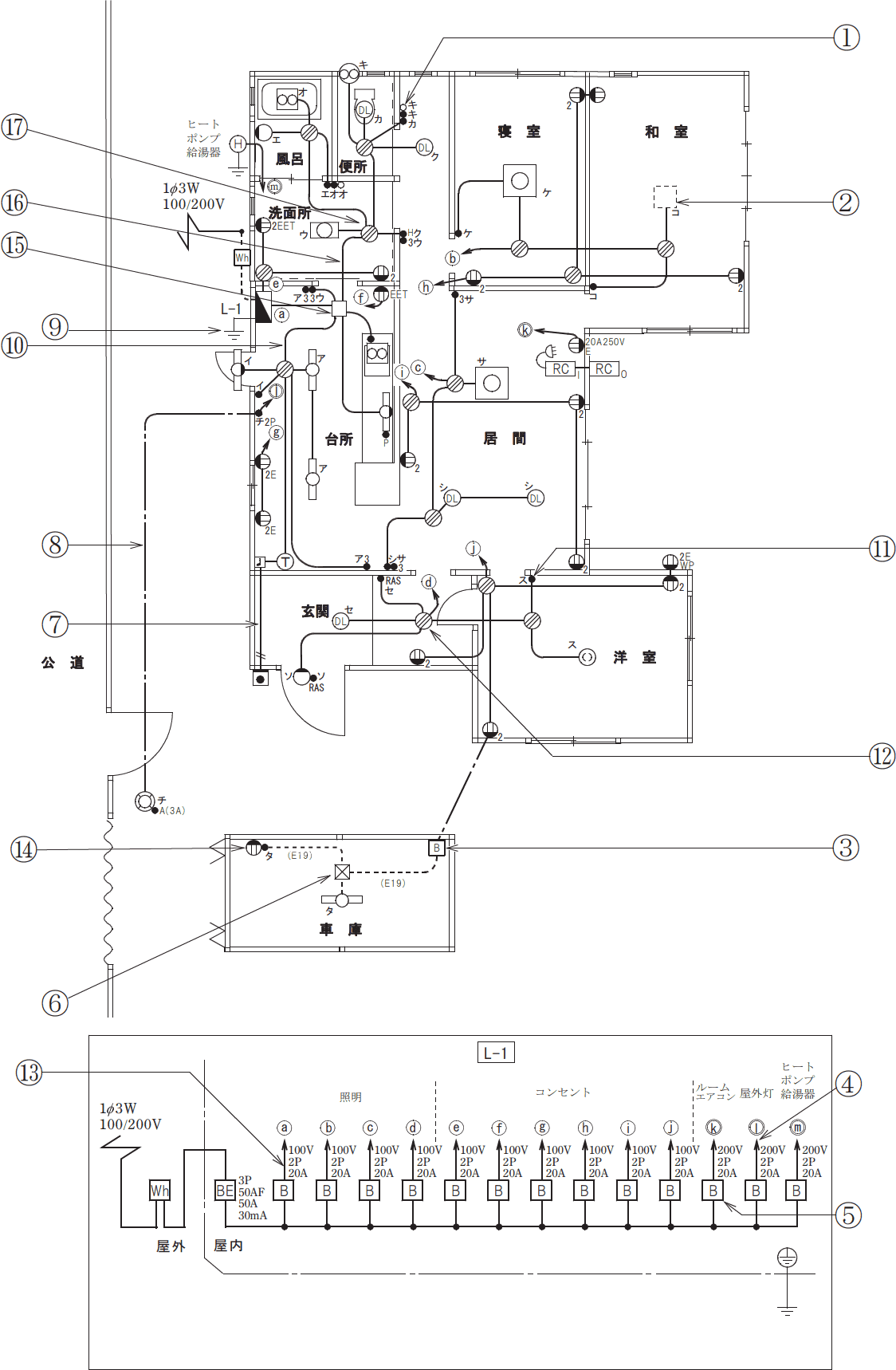

①が示す電灯(記号キ)は、同じスイッチボックス内のスイッチ(記号キ)と同じ記号が付されています。 スイッチのON/OFFに連動して点滅することになるため、スイッチの確認表示灯(パイロットランプ)として使用されていることがわかります。 ●イ○イ確認表示灯スイッチとともに使用され、スイッチがONになっているときに点灯する表示灯。 電気回路や装置が動作していることを示すために使用される。 パイロットランプとも呼ばれるしたがって[ハ]が正解となります。
