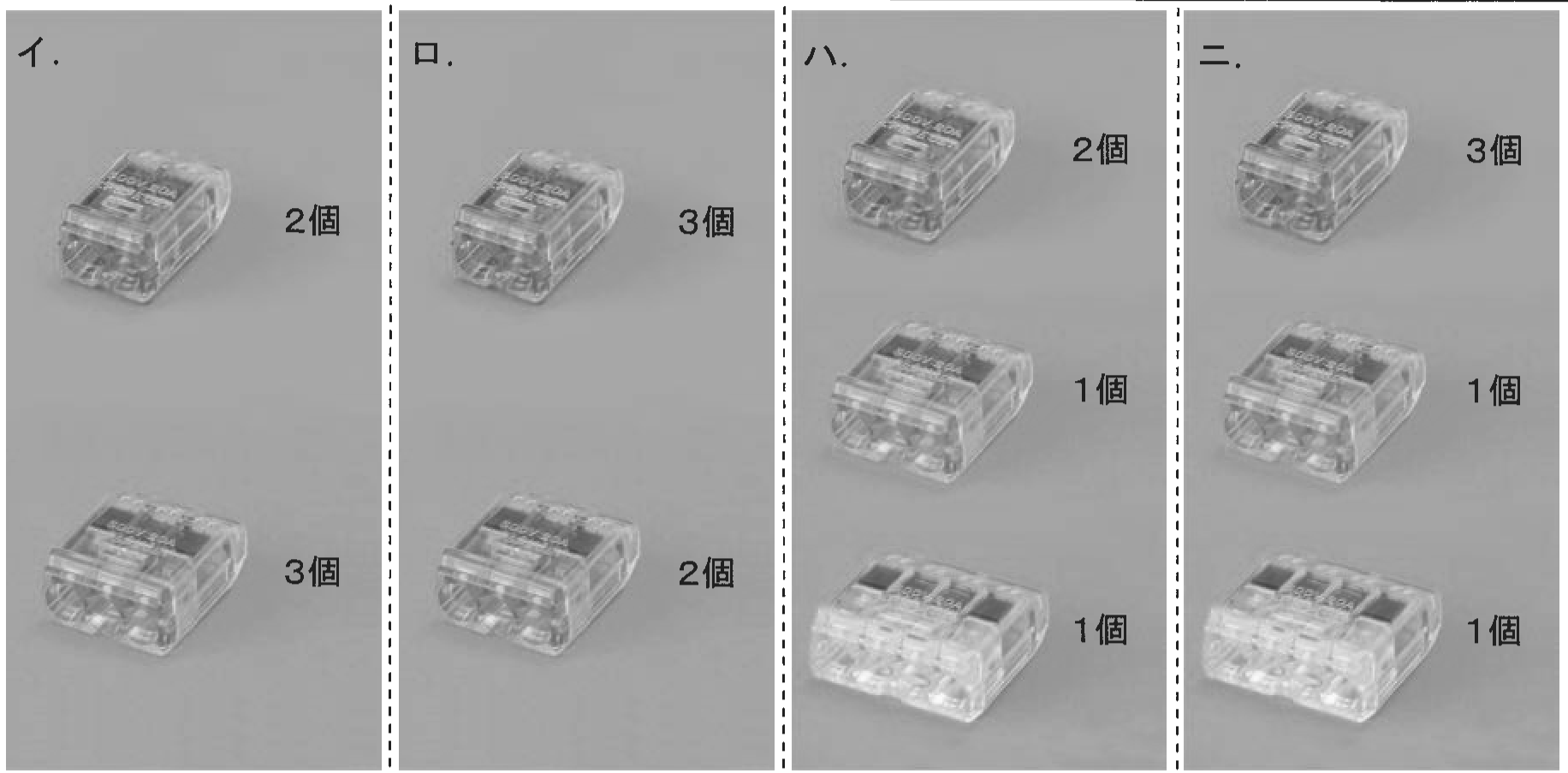

⑰で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とし，地下1階へ至る配線の電線本数(心線数)は最少とする。
正答4
解説
本アプリではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。
ボックス部から延びる各枝線の本数を確定する電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する接続点ごとに適切なスリーブ／コネクタを選定する本問のように3路スイッチがある場合、通常は手前側に電源をつなぎます。
例外的に次の2つの条件を両方満たすときに限り、奥側につなぐ（心線数を減らせる）と考えましょう。
手前側のみに対象の3路スイッチで点滅する器具がある奥側に電源からの電圧線を必要とする器具がある本問では手前側・奥側の両方に負荷アがあり、❶を満たさないため、電源からの電圧線は手前の3路スイッチにつなぎます。
解答に必要な箇所のみ検討すると、本問では以下のようになります。
[下側] 3路スイッチ1つのみなので3本です（3路スイッチ同士をつなぐ2本、電圧線1本）。
[左側] 負荷アのみなので2本です（スイッチから1本、接地線1本）。
[左下側] 引下げは地下1階の立上りにつながっていて、その先には対となる3路スイッチ●ア、負荷アがあります。
3路スイッチ同士をつなぐ2本と、地下1階の負荷アから戻りの接地線、地下1階の3路スイッチから負荷アに向かう接続線が必要なので4本です。
[上側] 負荷イとスイッチの組、コンセントがありますが、接続関係はそちら側で完結しています。
このため、スイッチに向かう電圧線と、戻りの接地線の2本です。
[右上側] 直接電源につながっているので2本です（電圧線1本、接地線1本）。
電圧線、接地線、スイッチ間を接続します。
接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。
電線の接続箇所は、2本が3つ、3本が1つ、4本が1つなので、必要なコネクタは赤×3、青×1、黄×1です。
したがって[ニ]の組合せが正解となります。
