2021年度 上期 午後 第二種電気工事士 学科試験 問41

解説

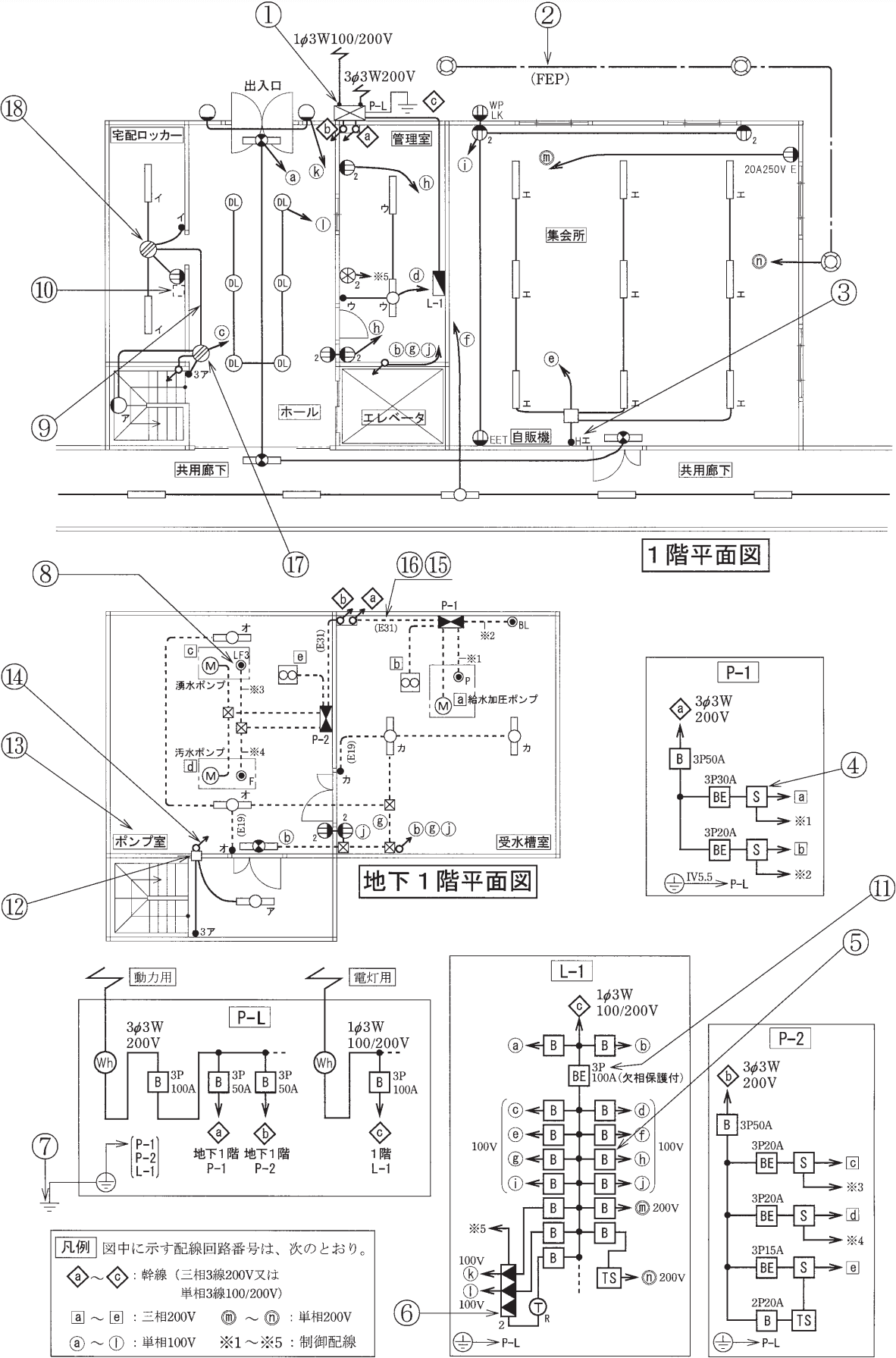

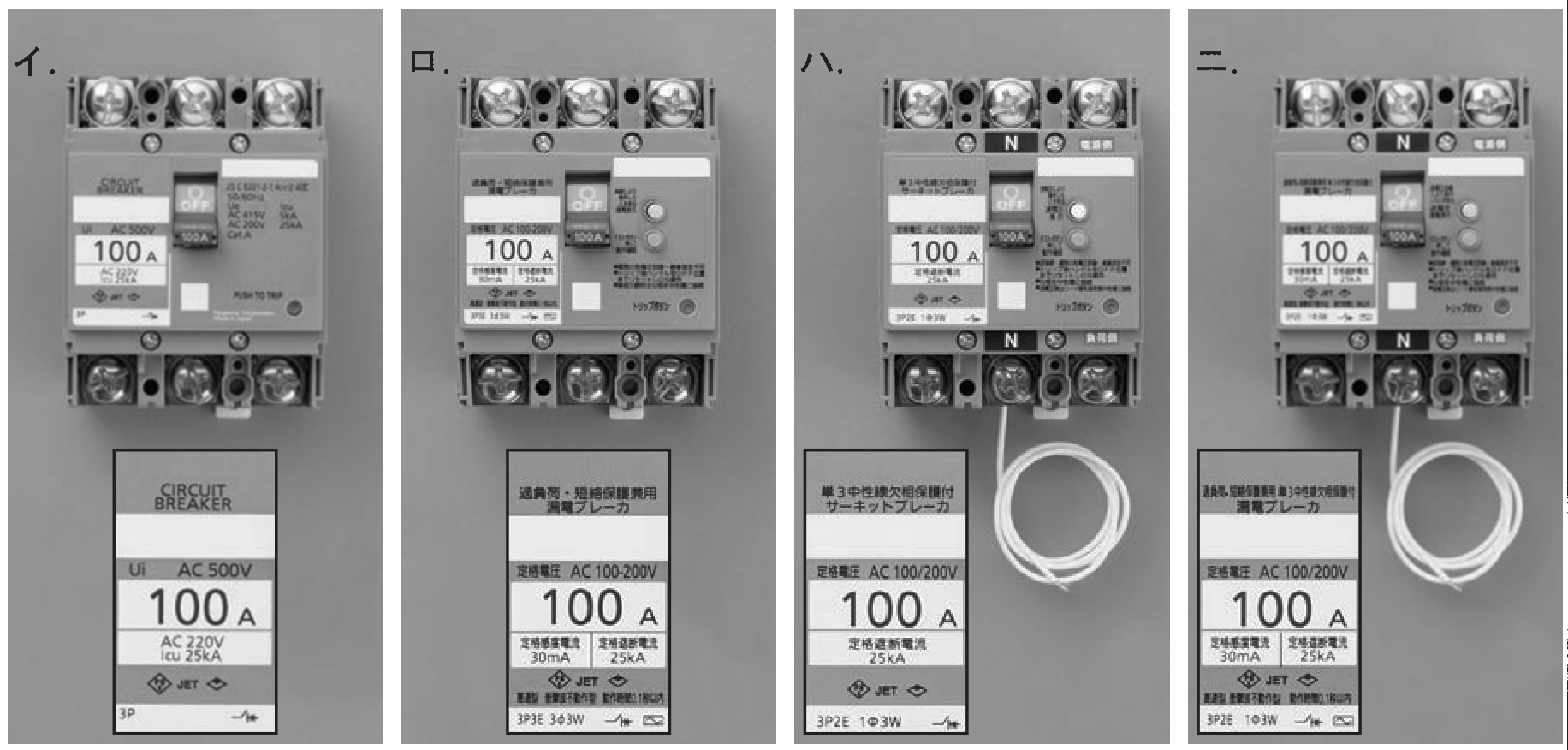

⑪の図記号は漏電遮断器(過負荷保護付)を表します。 漏電遮断器であるのは「漏電ブレーカ」と記載されている[ロ]と[ニ]です。 そして、図記号には (欠相保護付) という傍記がありますから、2つのうち「単3中性線欠相保護付」の記載がある[ニ]が正解となります。 誤り。 写真は『配線用遮断器』です。 誤り。 写真は『漏電遮断器(過負荷保護付)』です。 誤り。 写真は『配線用遮断器(欠相保護付)』です。 [正しい]。 写真は『漏電遮断器(過負荷保護付・欠相保護付)』です。
