正答3
解説

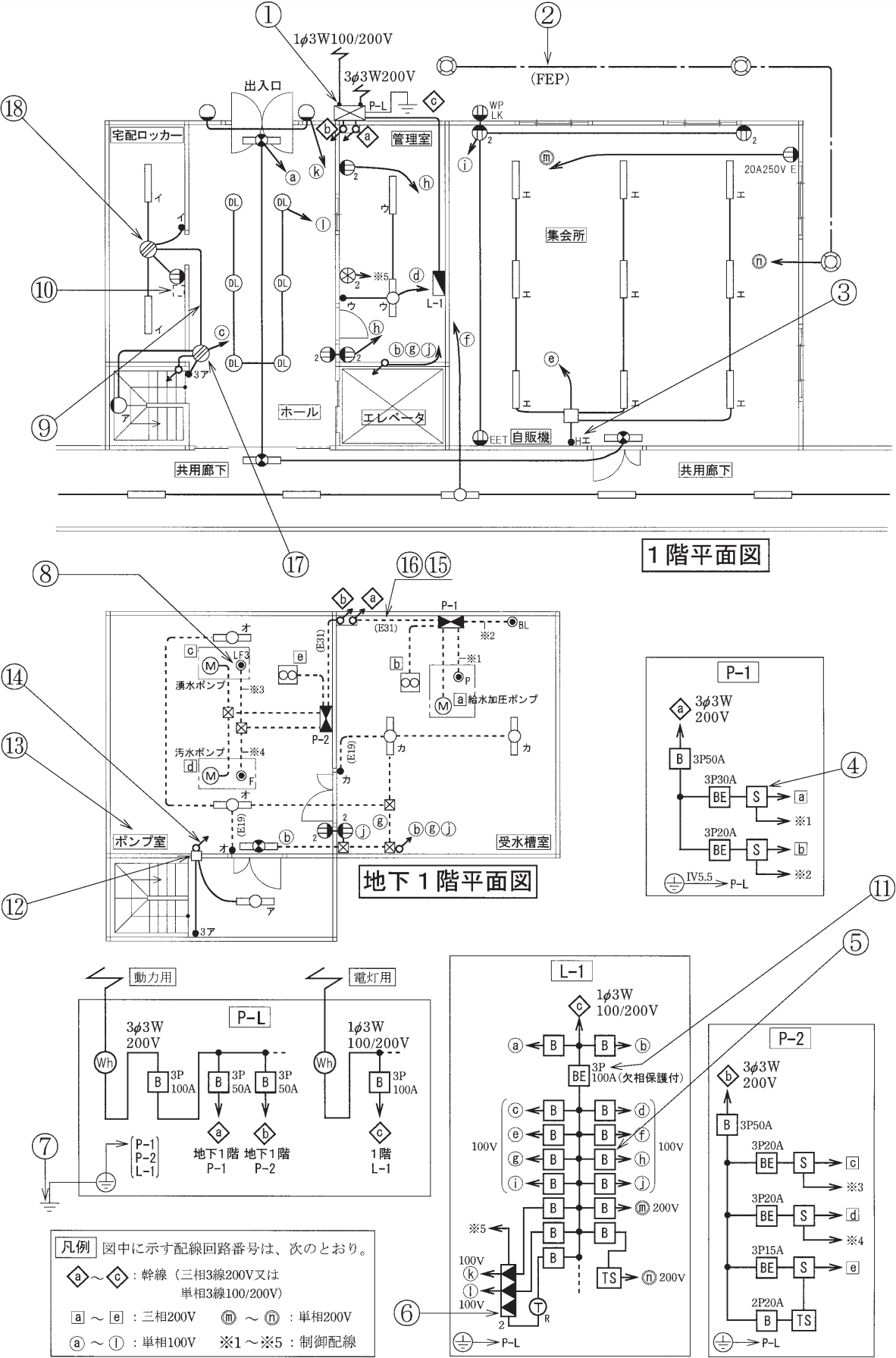

④の図記号は『(電磁)開閉器』を表します。
開閉器が接続されている※1の配線は、地下1階の給水加圧ポンプ部分のに接続されています。
は圧力スイッチであり、外部からの力や圧力に応じてON/OFFの制御信号を送る役割を持ちます。
④の機器はこの制御信号を受け取って電路を開閉するので、電磁開閉器ということがわかります。
したがって[ハ]が正解となります。
誤り。
電流計付箱開閉器の図記号はです。
誤り。
低圧進相用コンデンサの図記号はです。
[正しい]。
開閉器(電磁開閉器)の図記号はです。
誤り。
電動機の始動装置は図記号に、方式に応じた記号を加えて表します。
