正答3
解説

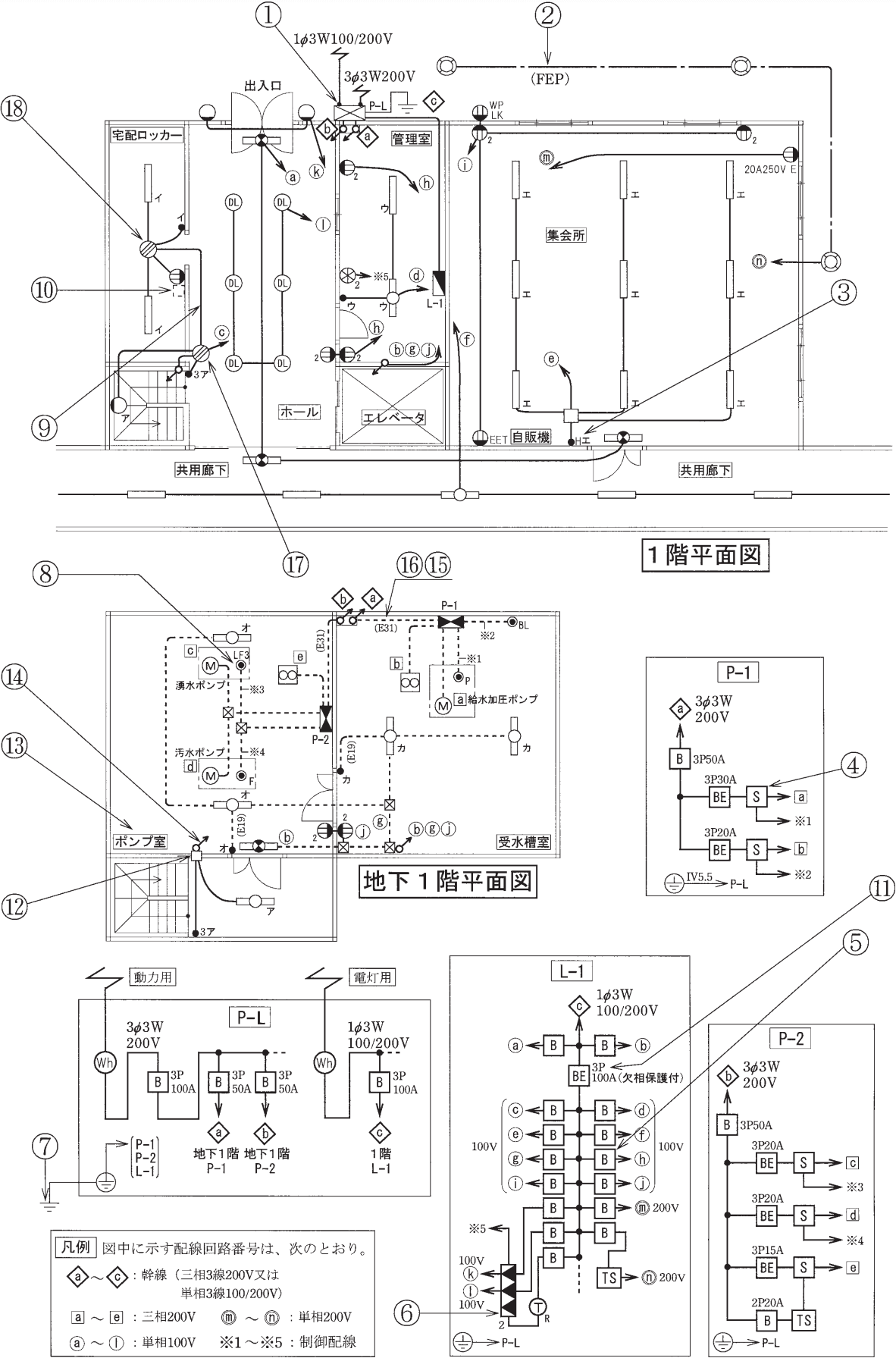

②で示す配線場所は屋外であり、図記号は(1点鎖線)であるため「地中配線」であることがわかります。
地中電線路は、電線にケーブルを使用し、かつ、管路式・暗きょ式・直接埋設式などにより地中に布設する必要があります。
管路式電線管を布設し、その中にケーブルを配置する方法暗きょ式地下に洞道を施設し、その中にケーブルを配置する方法直接埋設式鉄筋コンクリートなどのトラフを布設し、その中に直接ケーブルを配置する方法地中配線には絶縁電線は使用できないので、正解は[ハ]のIV(ビニル絶縁電線)となります。
VVR、VVF、CVはいずれもケーブルです。
