2021年度 上期 午後 第二種電気工事士 学科試験 問21

解説

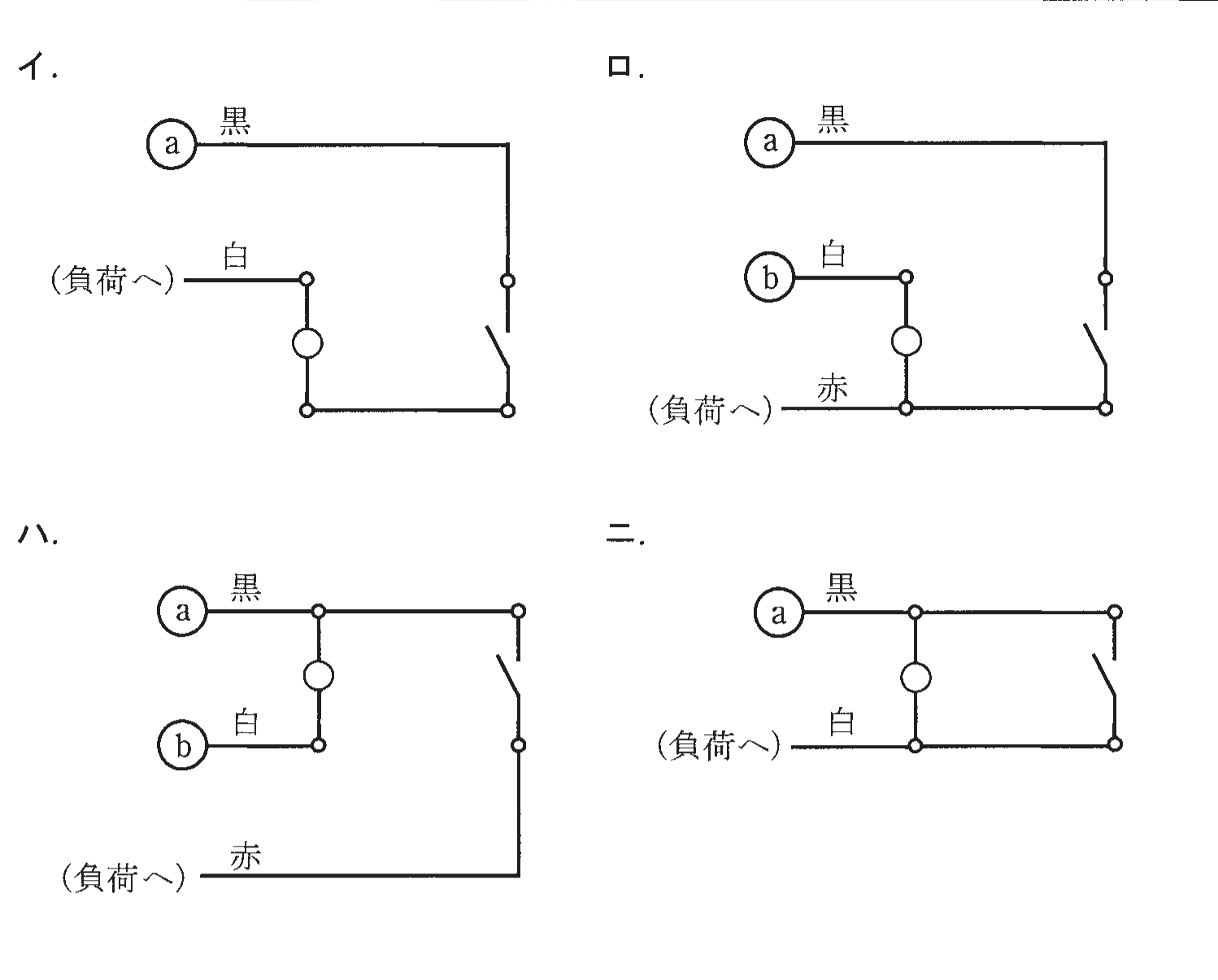

スイッチとパイロットランプの配線は、常時点滅、同時点滅、異時点滅で次のように異なります。 パイロットランプとスイッチに同じカナ記号が付されているので、スイッチとランプのON/OFFが連動する同時点滅であることがわかります。 同時点滅の場合、3芯ケーブルが用いて、パイロットランプと負荷を並列に接続します。 スイッチに電圧側の黒線が入り、スイッチからワタリ線でパイロットランプに接続、そしてパイロットランプからは接地側につながる白線と負荷につながる赤線の2本が出ます。 したがって[ロ]の配線が正解です。 誤り。 スイッチを入れたときに点灯するので同時点滅です。 ただし、負荷とパイロットランプが直列に配置されているので、分圧により負荷にほとんど電流が流れません。 [正しい]。 同時点滅の回路です。 誤り。 常時点灯の回路です。 誤り。 異時点滅の回路です。
