2021年度 上期 午後 第二種電気工事士 学科試験 問10

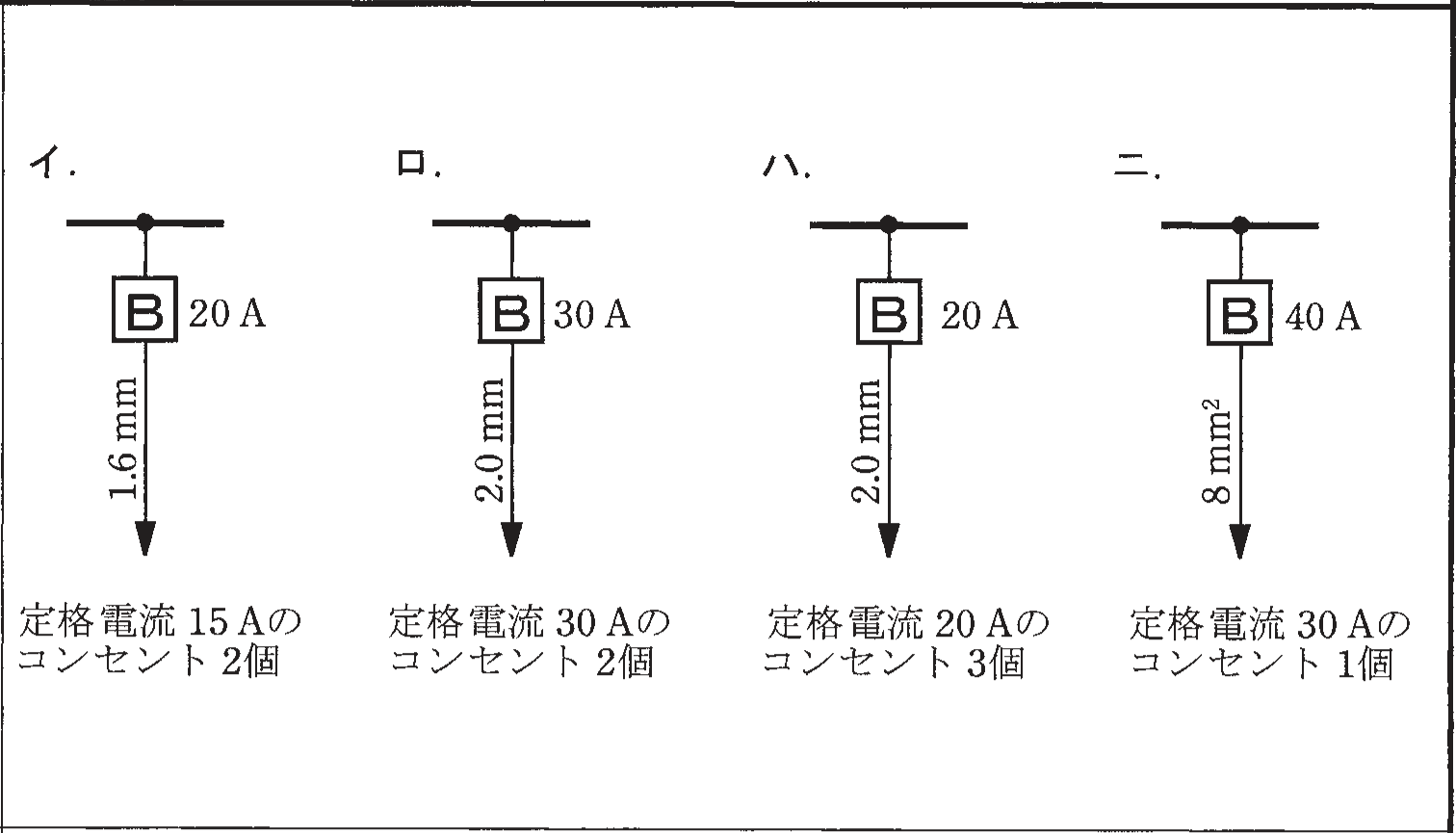

低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，不適切なものは。 ただし，分岐点から配線用遮断器までは3ｍ，配線用遮断器からコンセントまでは8ｍとし，電線の数値は分岐回路の電線(軟銅線)の太さを示す。 また，コンセントは兼用コンセントではないものとする。
正答2
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，不適切なものは。 ただし，分岐点から配線用遮断器までは3ｍ，配線用遮断器からコンセントまでは8ｍとし，電線の数値は分岐回路の電線(軟銅線)の太さを示す。 また，コンセントは兼用コンセントではないものとする。
