2021年度 上期 午前 第二種電気工事士 学科試験 問44

解説

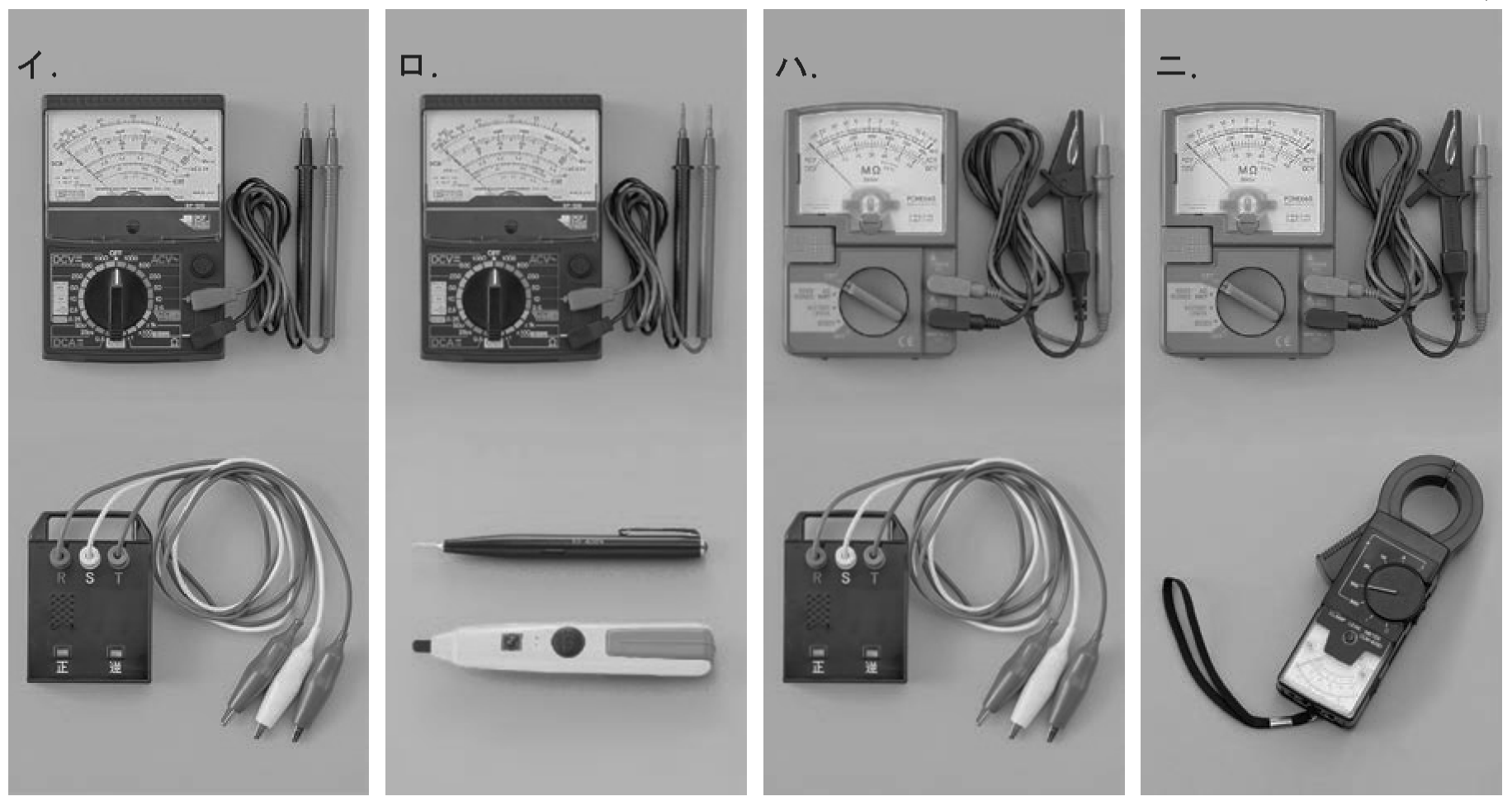

誤り。 写真は『回路計』と『検相器』です。 検相器は三相交流の相順を調べる器具なので、極性は確認できません。 [正しい]。 写真は『回路計』と『ネオン式検電器』です。 回路計で電圧を、ネオン式検電器でコンセントの極性を確認します。 コンセントの穴にネオン式検電器を差し込み、点灯すれば電圧が印加されているライブ線(ホット)、消灯のままであればニュートラル線(コールド)と判断します。 誤り。 写真は『絶縁抵抗器(メガー)』と『検相器』です。 電圧と極性のいずれも確認できません。 誤り。 写真は『絶縁抵抗器(メガー)』と『クランプ型電流計』です。 電圧と極性のいずれも確認できません。 したがって正しいものは[ロ]です。
