2021年度 上期 午前 第二種電気工事士 学科試験 問39

解説

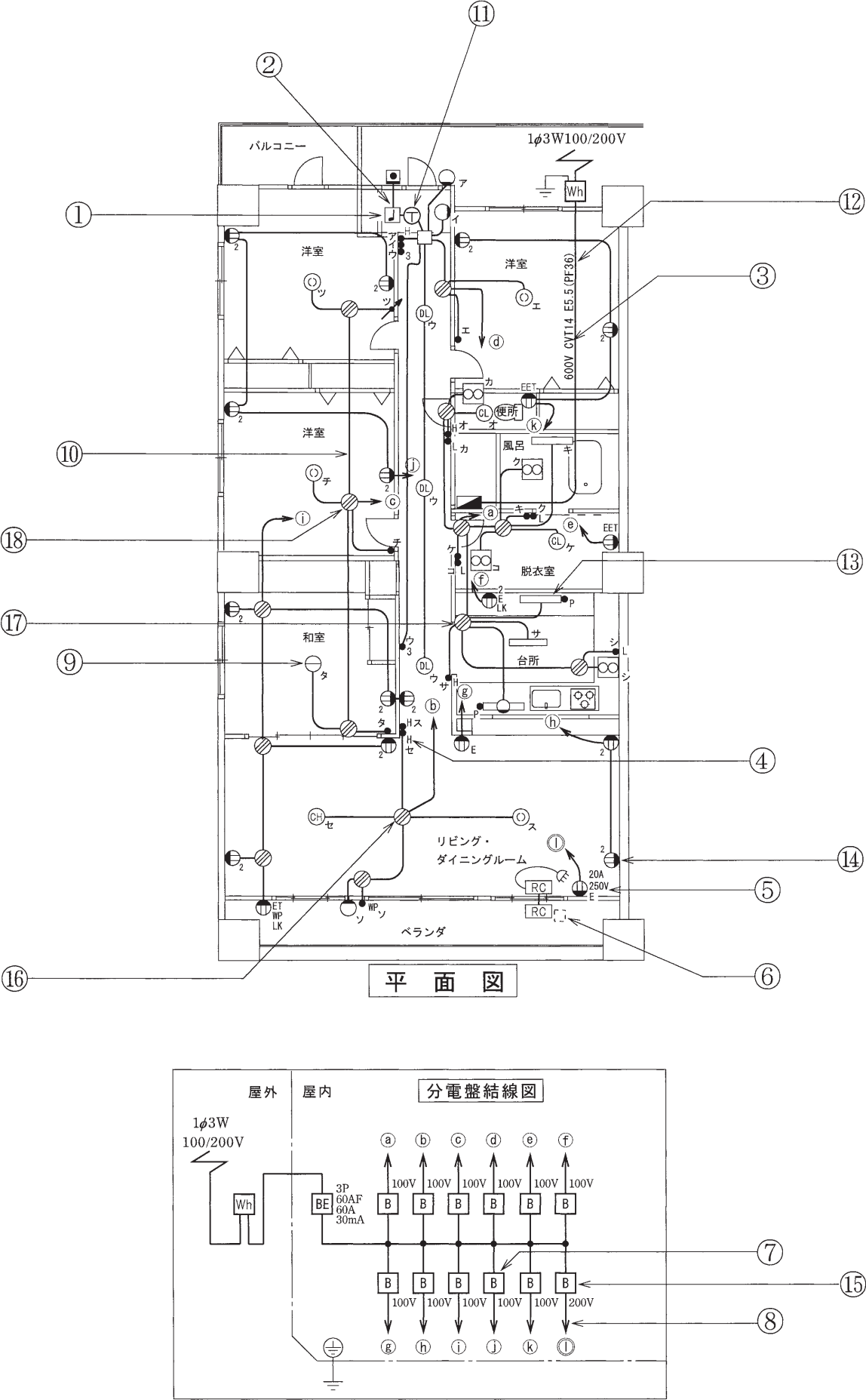

⑨の部分はペンダントの図記号が表示されていて、天井から白熱電球をコード吊りすることがわかります。 電球線として使えるコードは、次のいずれかでなければなりません。 断面積0.75mm2以上のコードキャブタイヤコードまた、白熱電球は点灯に伴い高温となるため、ビニル絶縁のコードは使用できません。 したがって、ビニルコードではなく、断面積が0.75mm2である[ハ]が正解です。 誤り。 ビニルコードなので使用できません。 誤り。 ビニルコードなので使用できません。 [正しい]。 電球線には、ビニルコード以外で、断面積0.75mm2以上のコード又はキャブタイヤケーブルを使用します。 誤り。 太さが足りないので使用できません。 したがって正しいものは[ハ]です。
