正答2
解説

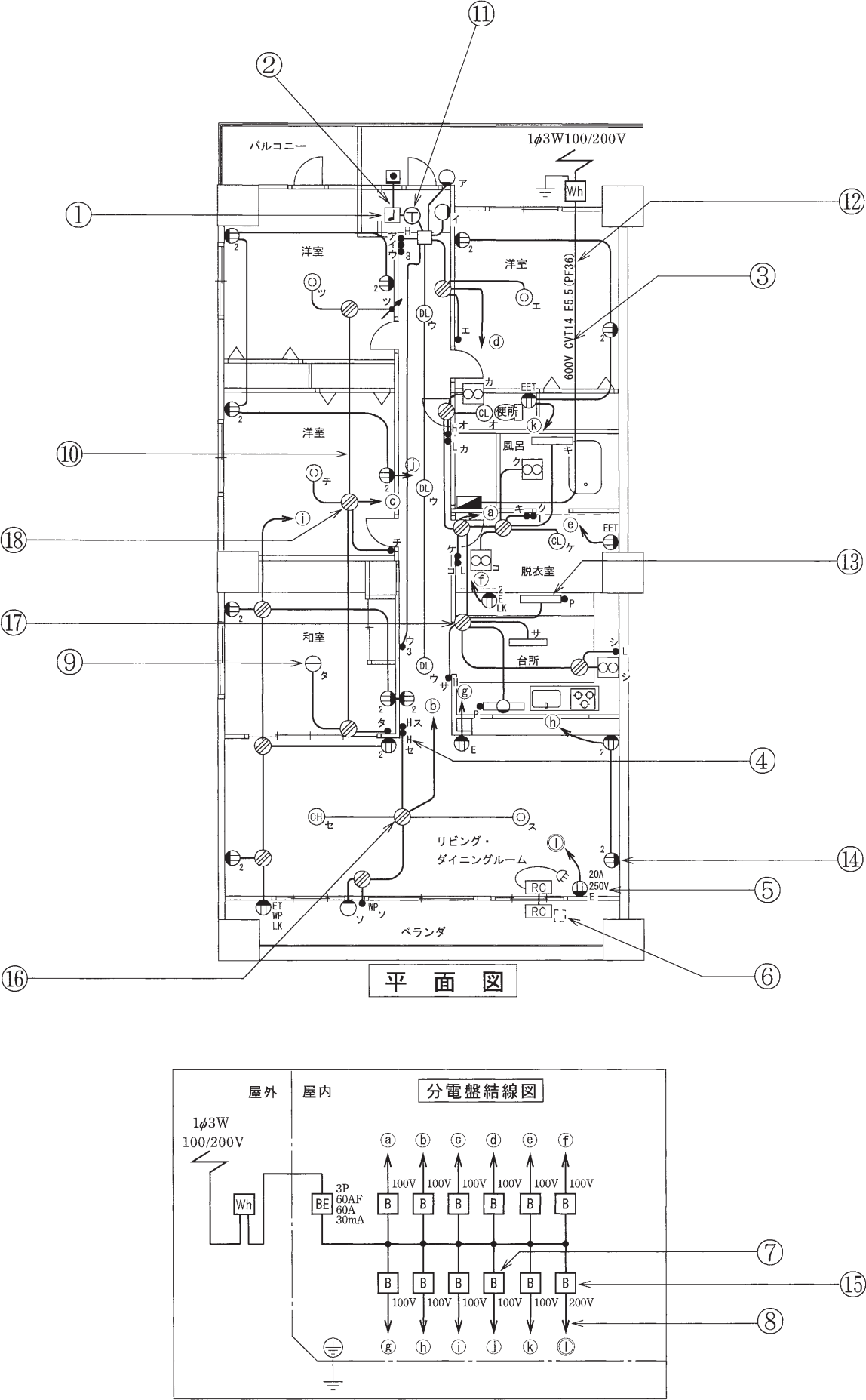

⑦の配線用遮断器が施設されている分岐回路jは左の洋室2部屋に配線されていて、負荷として15Aコンセントが計8つ接続されています。
分岐回路に取り付けることのできる電線とコンセントは、その分岐回路を保護する過電流遮断器の種類によって以下のように決まっています。
設置するコンセントの個数は関係ありません。
使用できるコンセントは、配線用遮断器の定格電流と同じもしくは一つ下の区分のものに限ります。
本問ではコンセントが15Aですから、配線用遮断器はそれと同じ15Aまたは一つ上の20Aである必要があります。
したがって定格電流の最大値は20［A］となります。
