2021年度 上期 午前 第二種電気工事士 学科試験 問35

解説

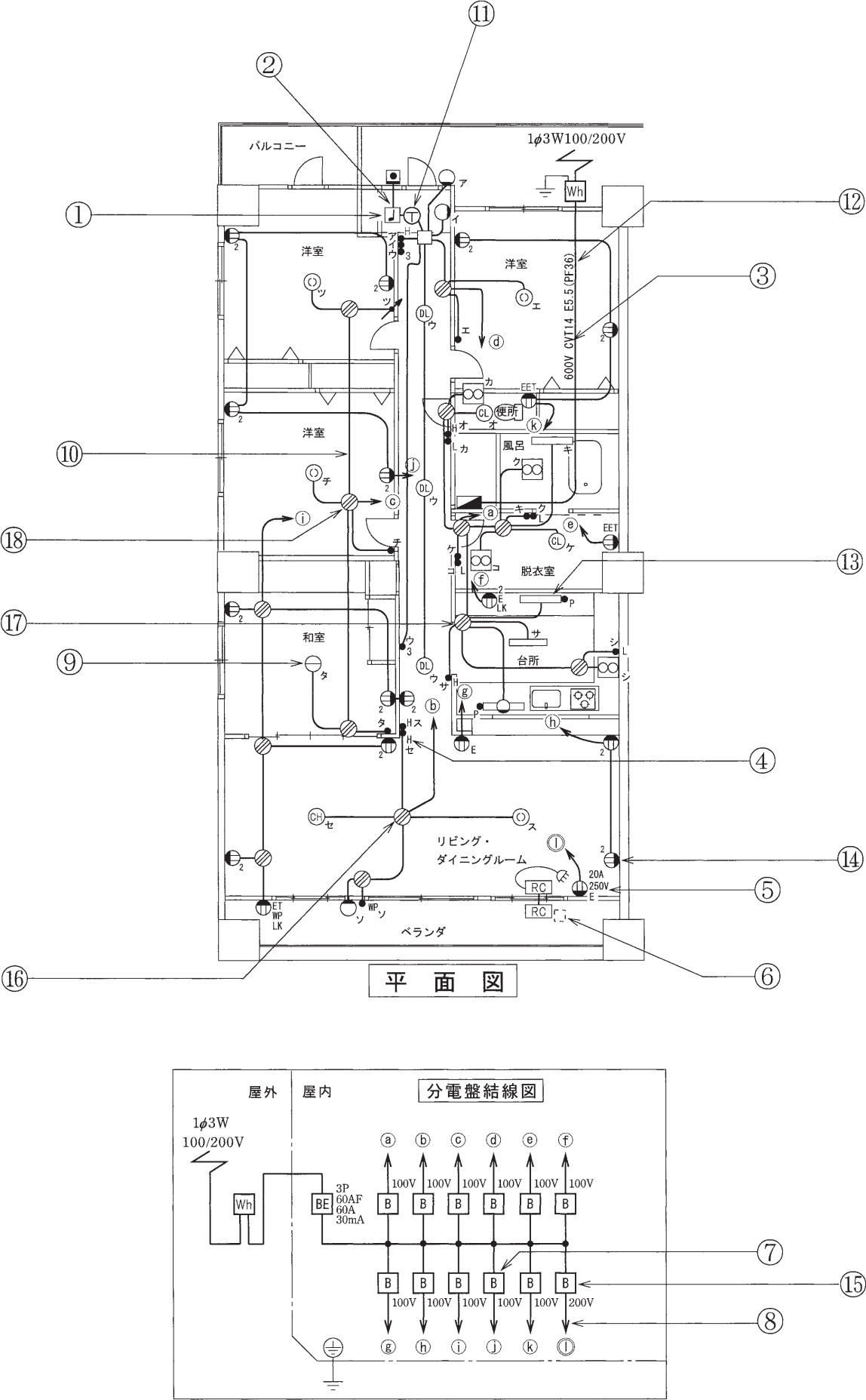

コンセントの傍記表示は、15A、125V、1口、2極であれば記載なし、それ以外の場合には定格電流、定格電圧、口数、極数がそれぞれ傍記されます。 主なコンセントの刃受けの形状の一覧は下表のとおりです。 接地極付の刃受けにはが付きます。 ⑤のコンセントは、250V・20A・接地極付ですから[ロ]の刃受けが正解となります。 誤り。 三相250V・30A以下のコンセントです。 [正しい]。 単相250V・20A以下・接地極付のコンセントです。 誤り。 この形状のコンセントは存在しません。 誤り。 単相125V・20A・接地極付のコンセントです。
