正答4
解説

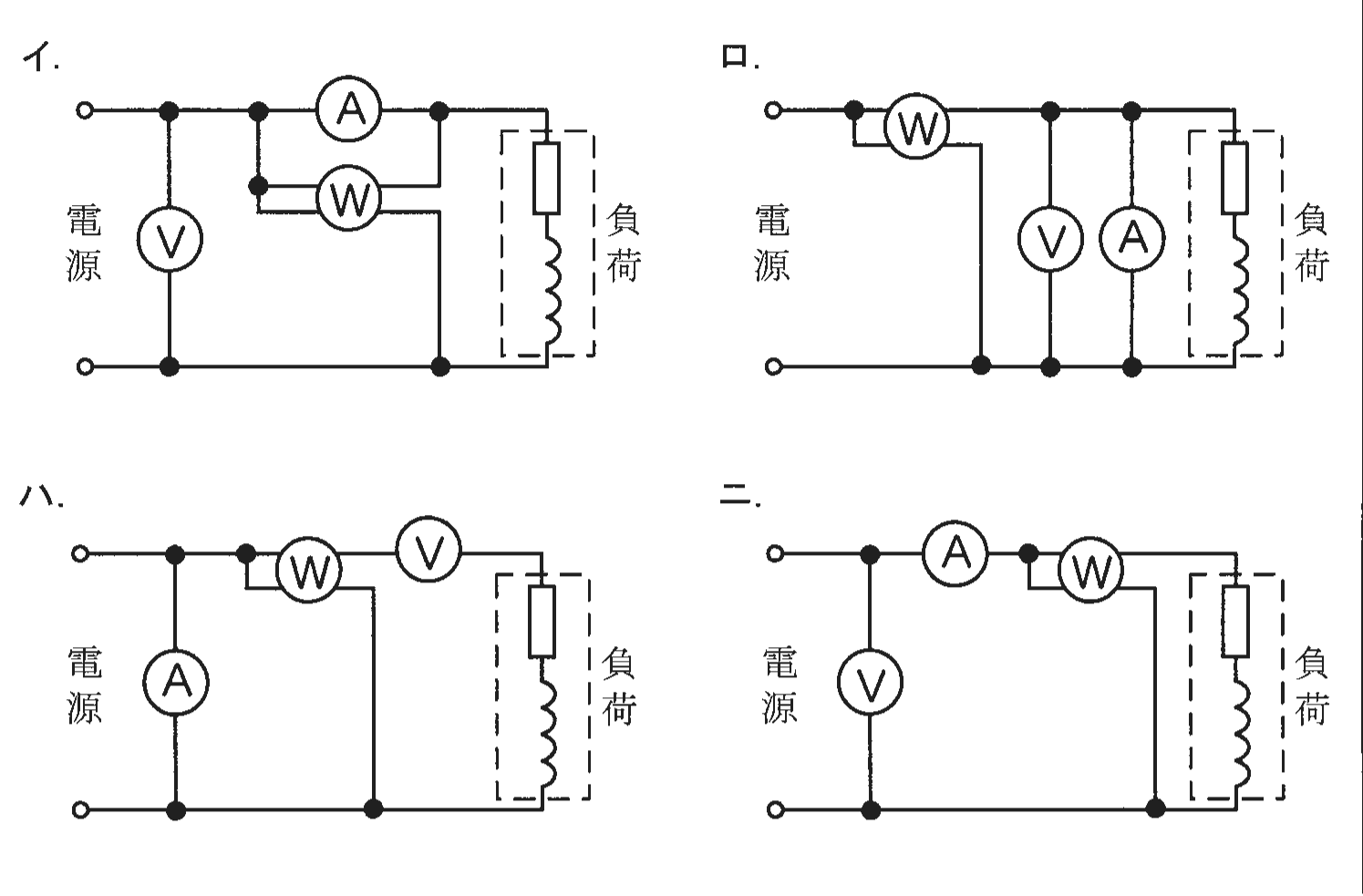

電圧の測定電圧を測定するためには、負荷のある2端子間に対して、並列に電圧計を接続します電流の測定電流を測定するためには、電流が負荷へと流れる電路に対して、直列に電流計を接続します電力の測定電力は、電圧と電流の積で決まります。
電圧と電流の両方が測定できるように、負荷に対して直列かつ並列に電力計を接続します。
これにより、電力計に内蔵された電圧コイルが電圧を、電流コイルが電流をそれぞれ測定できるようになります。
誤り。
電力計が負荷と直列に接続されていないため不適切です。
誤り。
電流計が負荷と並列に接続されているため不適切です。
誤り。
電流計が負荷と並列に、電圧計が負荷と直列に接続されているため不適切です。
[正しい]。
すべてが適切な配置です。
したがって正しいものは[ニ]です。
