2021年度 上期 午前 第二種電気工事士 学科試験 問26

解説

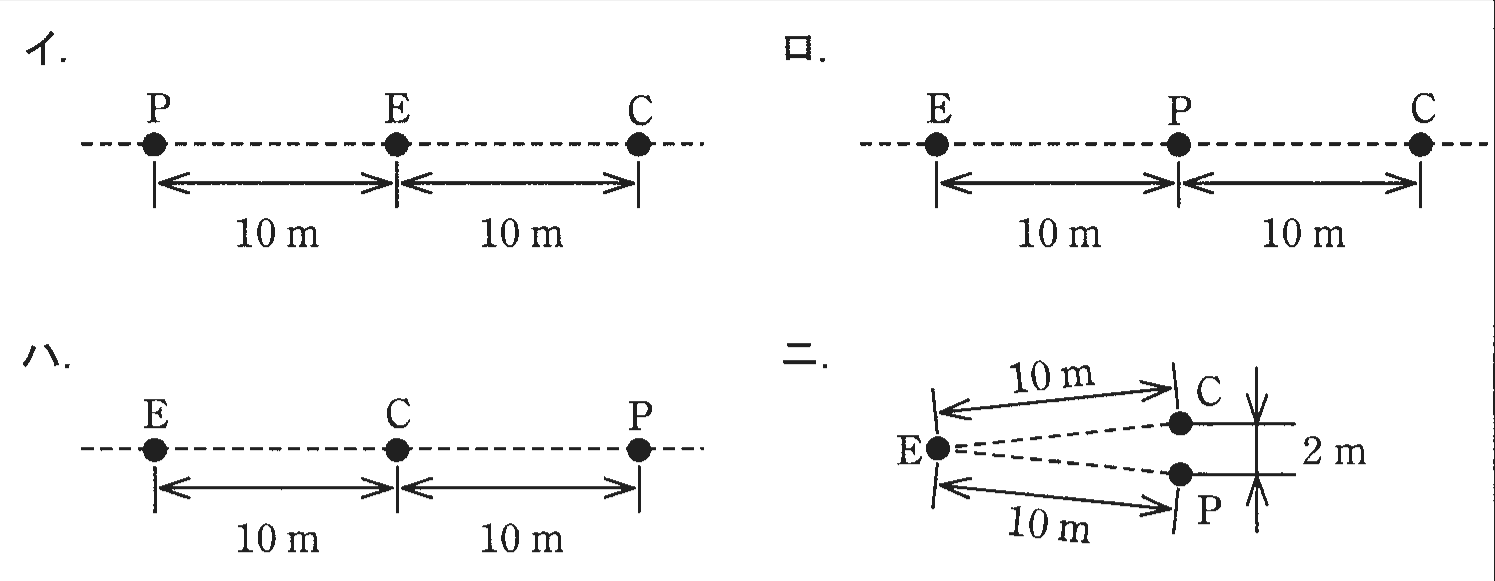

直読式接地抵抗計(アーステスタ)を使用して直読により接地抵抗を測定する場合、被測定となる箇所に被測定接地極Eを差し込みます。 被測定接地極Eから10ｍ程度離れた箇所には、補助接地極P(電圧用)を、さらに10ｍ程度離れた箇所には補助接地極C(電流用)を差し込み、これら3点が一直線上になるようにします。 つまり、3つの接地極は端から順番に「E－P－C（イーピーシー）」と並びます。 3つの接地極は、E [10ｍ] P [10ｍ] Cと一直線上に並べるので、[ロ]の配置が適切です。
