2021年度 下期 午後 第二種電気工事士 学科試験 問50

解説

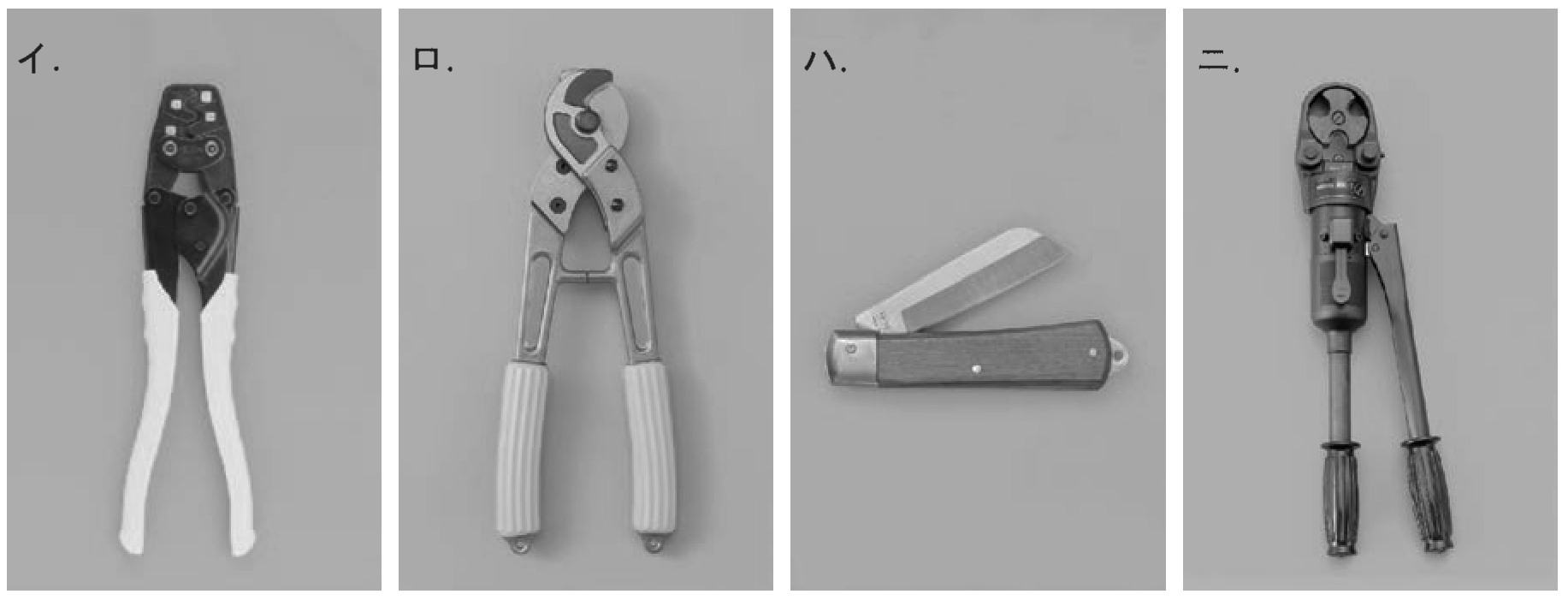

⑳のボックスを見ると、IV14、CV14-3Cという2つの電線・ケーブルが引き込まれています。 数字は電線の太さを示し、芯線が断面積14mm2のより線であることがわかります。 リングスリーブは、通常IV線の8mm2程度までの接続を想定して設計されており、14mm2の電線の圧着には使用することができません。 このような太線の接続には「手動油圧式圧着器」が使用されます。 [正しい]。 写真は『リングスリーブ圧着工具』です。 接続する電線が太いため使用できません。 誤り。 写真は『ケーブルカッタ』です。 接続前にケーブルや電線を適切な長さに切断する作業に必要です。 誤り。 写真は『電工ナイフ』です。 VVFやIV線の被覆除去作業で用いられます。 誤り。 写真は『手動油圧式圧着器』です。 太い電線を圧着端子に圧着結合する際に使用します。 したがって正解は[イ]です。
