正答4
解説
誤り。

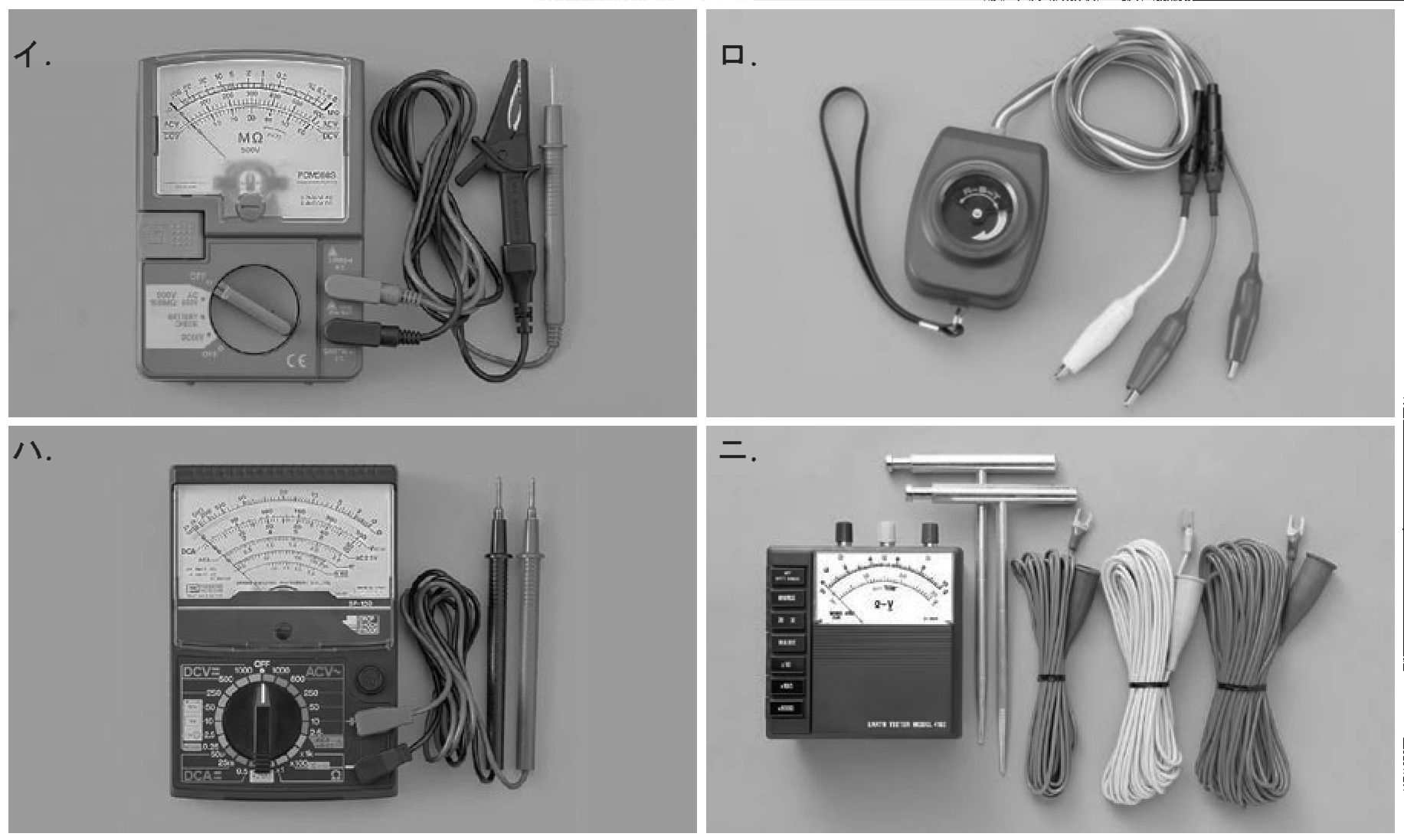

写真は『絶縁抵抗器(メガー)』です。
電路と大地間、または電路間の絶縁抵抗を測定する器具です。
メータ部に大きく「MΩ」と表示があることが特徴です。
誤り。
写真は『検相器』です。
三相交流回路の相順(相回転)を調べるために使用する器具で、回転円盤にR－S－Tの文字が記載されています。
誤り。
写真は『回路計(テスタ)』です。
直流電流、直流/交流電圧、回路抵抗などを測定する器具です。
2本のテストリードがあることと、切替レンジが複雑なのが特徴です。
[正しい]。
写真は『接地抵抗計(アーステスタ)』です。
大地の接地抵抗を測定するために使用します。
①補助接地棒(中央付近にあるT字型の金属棒)があること、②端子が赤・黄・緑の3つであること、③単位が「Ω」であることが特徴です。
したがって正解は[ニ]です。
