正答4
解説
主な指示計器の図記号は次のとおりです。
それぞれの記号は測定対象の単位を表しています。

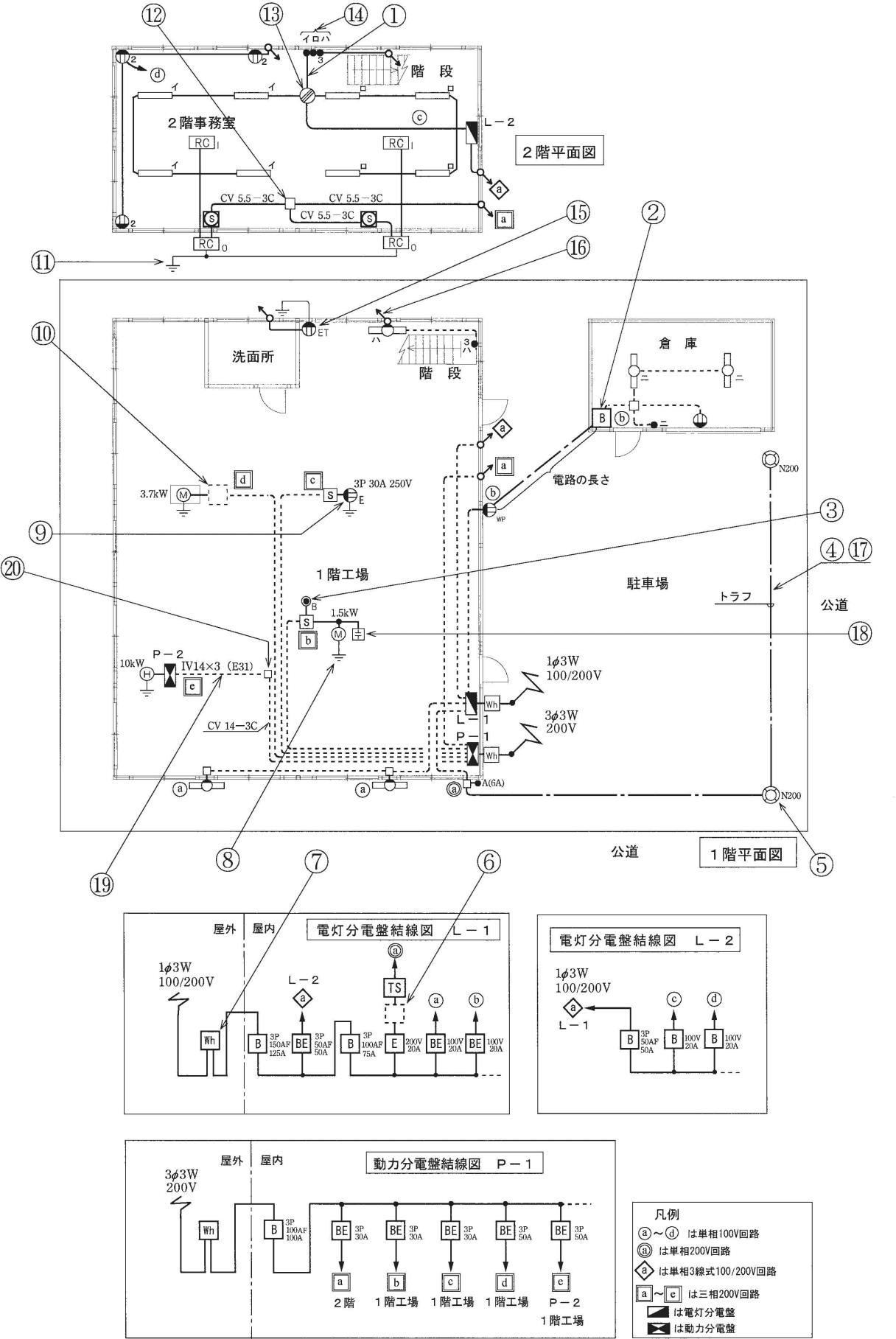

屋内配線図の図記号JIS C 0303で規定されているのは電力量計だけなので、図記号が問われるのは電力量計しかないでしょう。
電力量計(電力メータ)電流計電圧計電力計力率計最大需要電力計⑦の図記号はなので電力量計です。
したがって測定対象は電力量となります。
電力量計は、屋内に入る全ての電力量を測定するために、引込線取付点と引込口との間に取り付けられます。
いわゆる電力メータと呼ばれるものです。
四角囲みのWhは、箱入り又はフード付であることを示します。
なお、負荷率は電力の最大容量(契約電力)に対する平均使用電力の割合なので、直接的に測定される値ではなく測定値から計算によって求めます。
