2021年度 下期 午前 第二種電気工事士 学科試験 問44

解説

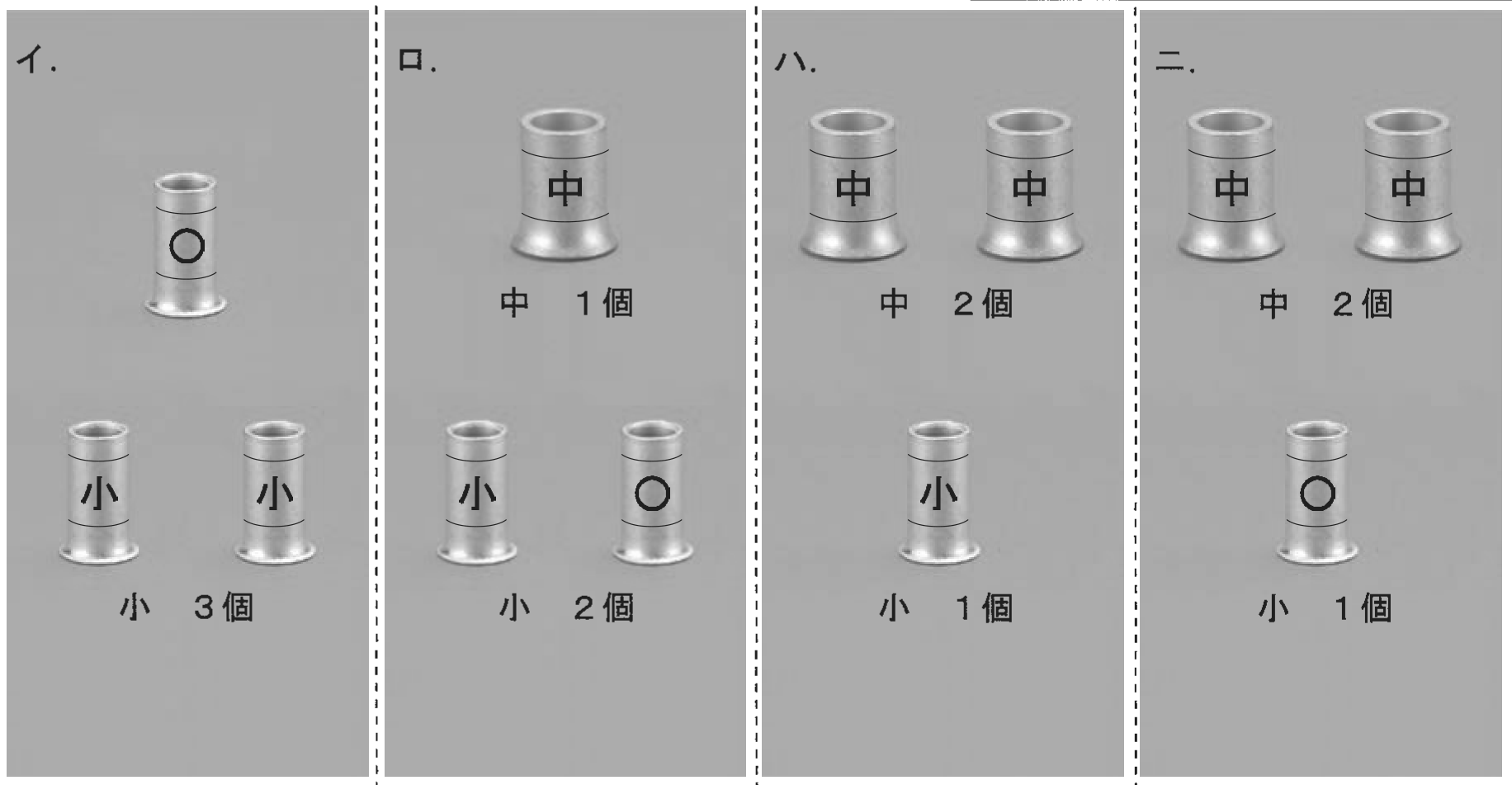

本アプリではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。 ボックス部から延びる各枝線の本数を確定する電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する接続点ごとに適切なスリーブ／コネクタを選定する解答に必要な箇所のみ検討すると、本問では以下のようになります。 [右側] 負荷サのみなので2本です（スイッチから1本、接地線1本）。 [左下側] 単路スイッチ●サのみなので2本です（電圧線1本、負荷サへ向かう1本）。 [下側] 負荷とスイッチがいくつかありますが、接続関係はそちら側で完結しています。 このため、スイッチに向かう電圧線と、戻りの接地線の2本です。 [上側] 負荷（蛍光灯）とプルスイッチがありますが、接続関係はそちら側で完結しています。 このため、スイッチに向かう電圧線と、戻りの接地線の2本です。 [左側] 直接電源につながっているので2本です（電圧線1本、接地線1本）。 電圧線、接地線、スイッチ間を接続します。 接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。 リングスリーブの種類と圧着マークの対応は下表のとおりです。 本問では電源側のみ2.0mmとなっています。 それぞれ次のスリーブと刻印を使用します。 [赤の接続部] 1.6mm 2本なので小スリーブで〇の刻印（2個） [黒の接続部] 2.0mm 1本・1.6㎜ 3本なので中スリーブで中の刻印（1個） [青の接続部] 2.0mm 1本・1.6㎜ 3本なので中スリーブで中の刻印（1個）したがって[ニ]の組合せが正解となります。
