2021年度 下期 午前 第二種電気工事士 学科試験 問42

解説

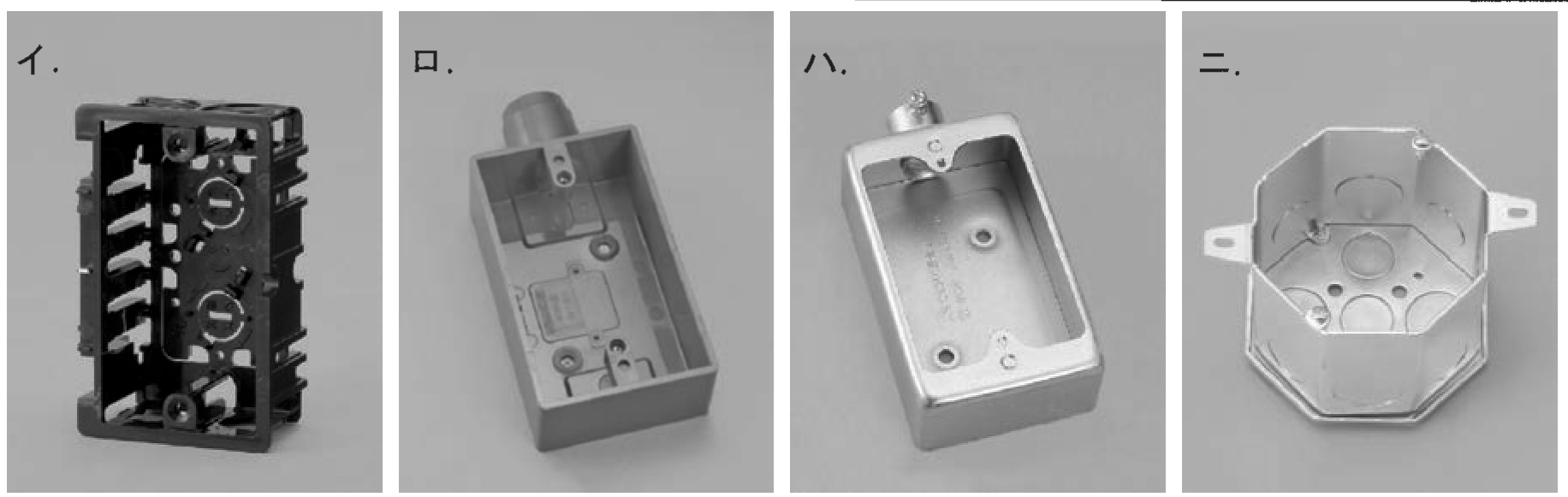

⑬のスイッチ(点滅器)への配線は実線で描かれているため、天井など隠ぺい部からケーブルなどで直接配線されることがわかります。 スイッチボックスは壁に埋め込まれることになるため、埋め込み型を使用することになります。 この型式の工事で使用するのは写真[イ]の埋込スイッチボックスです。 [ロ]と[ハ]は露出型のスイッチボックス、[ニ]はコンクリートボックスなので不適切です。
