2021年度 下期 午前 第二種電気工事士 学科試験 問35

解説

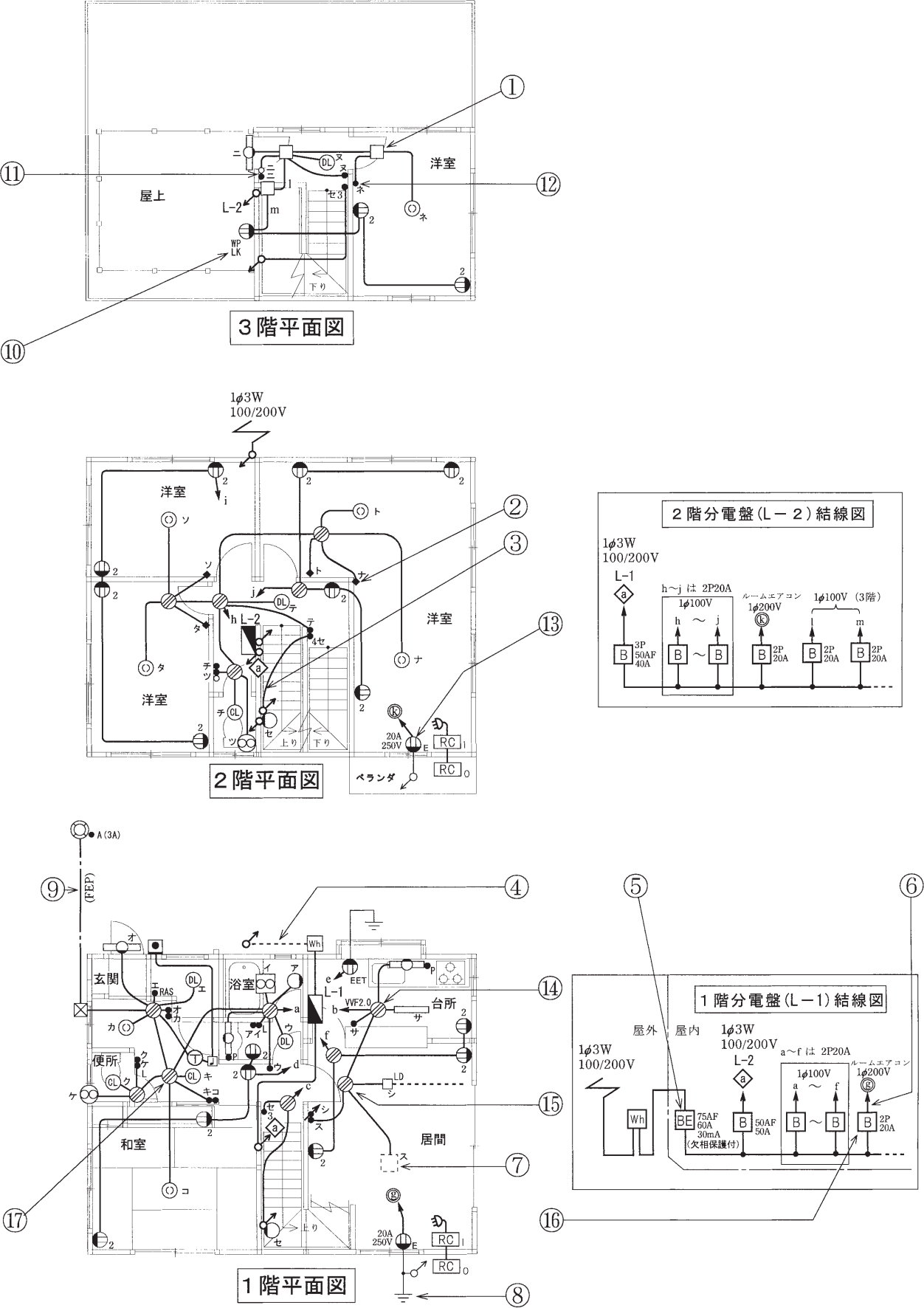

④の図記号は漏電遮断器(過負荷保護付)を表します。 漏電遮断器(過負荷保護付)であるのは[ロ]と[ニ]です。 図記号には (欠相保護付) という傍記がありますから、2つのうち「中性線欠相保護付」である[ロ]が正解となります。 また、④が施設される電路は単相3線式なので、3本の電線を接続できるよう「3極」である必要があります。 この点からも[ロ]が適切とわかります。
