2021年度 下期 午前 第二種電気工事士 学科試験 問33

解説

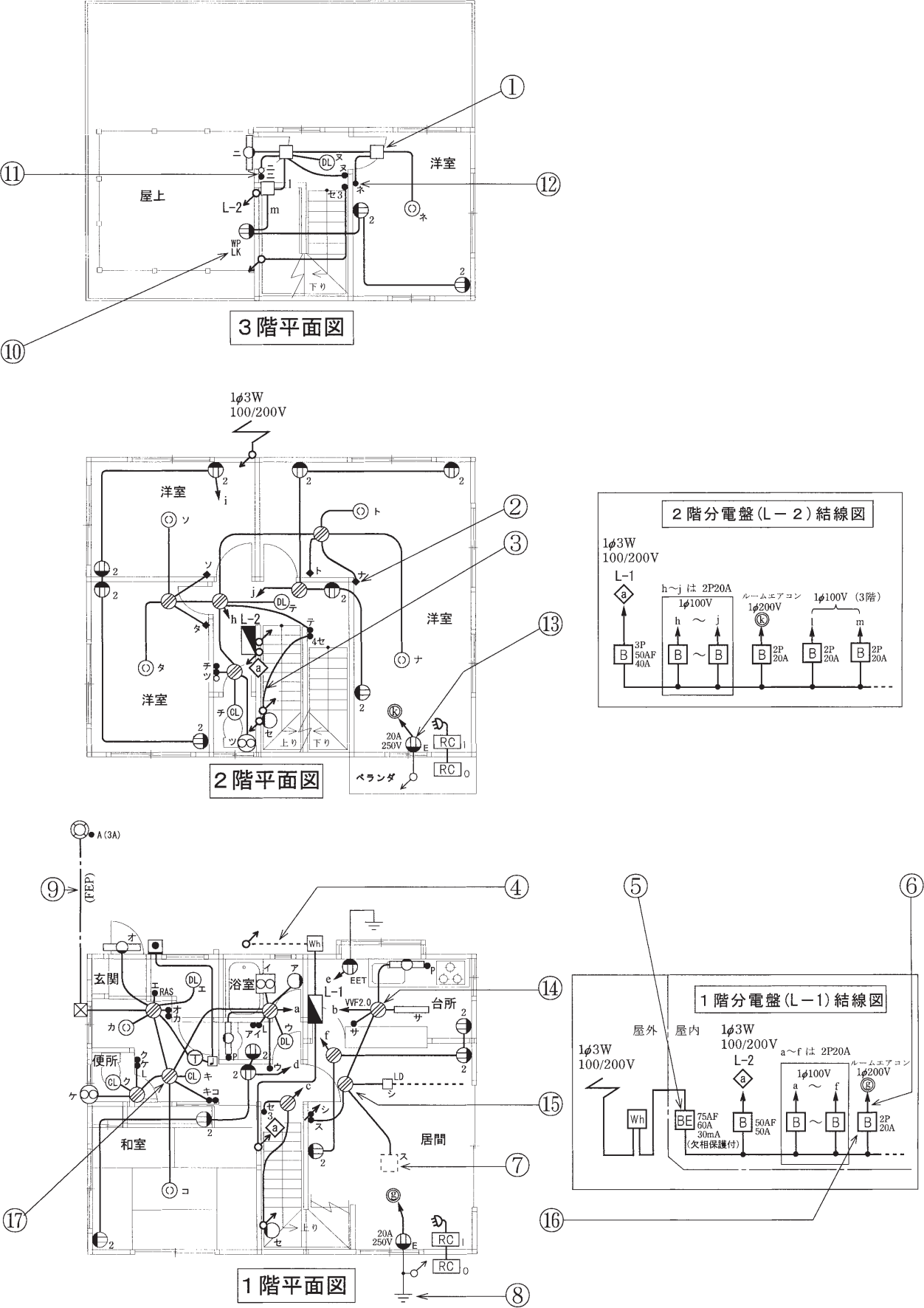

③の配線の先には4路スイッチ●セが1つあるのみです。 スイッチのみのケースは深く考えるまでもなく、次の本数となります。 単切りスイッチ電源線および負荷との接続で2本3路スイッチ電源線または負荷の接続で1本、3路スイッチ同士の接続で2本で計3本4路スイッチ2つの3路スイッチとの接続で計4本本問だと4路スイッチが1つあるだけなので4本必要です。 これは、1階の3路スイッチ●セと3階の3路スイッチ●セと相互につながります。 したがって[ハ]が正解となります。
