2021年度 下期 午前 第二種電気工事士 学科試験 問19

解説

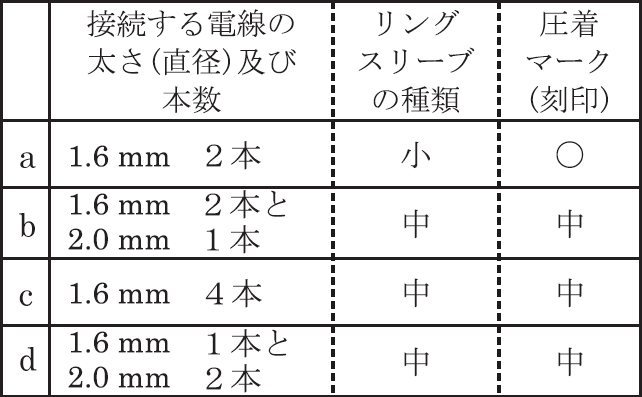

使用するリングスリーブの種類と圧着マークの組合せは、種類が多く覚えるのが大変ですが、試験用に鉄板の解法があるのでこれを使って解きましょう（複線図問題や技能試験でも使えます）。 鉄板の解法とは、1.6mm電線1本を"1"、2.0mm電線1本を"2"として値を足していき、その合計値で以下のようにリングスリーブを判断するものです（大は出題されないので無視）。 合計値が2 ⇒ 圧着マークは〇合計値が3または4 ⇒ 圧着マークは小合計値が5以上 ⇒ 圧着マークは中適切。 1.6mm/2本なので合計値は2、よって圧着マークは〇です。 不適切。 1.6mm/2本と2.0mm/1本なので合計値は4、よって圧着マークは小です。 不適切。 1.6mm/4本なので合計値は4、よって圧着マークは小です。 適切。 1.6mm/1本と2.0mm/2本なので合計値は5、よって圧着マークは中です。 したがって不適切なものの組合せは「b，c」です。
