正答3
解説

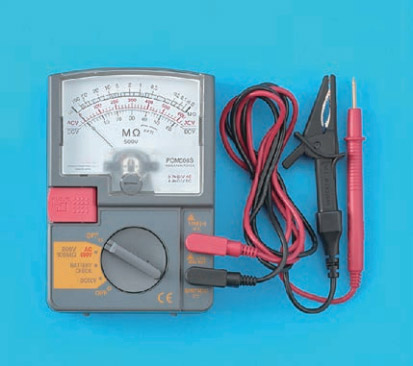

写真の器具は絶縁抵抗計(メガー)です。
電気機器の電路と大地間の絶縁抵抗を測定するために使用します。
十分な絶縁性能の有無を確認することで漏電を防止する目的があります。
①端子が赤・黒の2つであること、②表示部の単位がMΩであることが特徴です。
したがって[ハ]が正しい選択肢です。
誤り。
接地抵抗計は、接地抵抗を調べるために使用します。
補助設置棒があり、表示単位がVなので写真の機器とは異なります。
誤り。
漏れ電流計は、電源側と負荷側を繋ぐ電線全てをクランプにかけることにより、漏れ電流を測定する器具です。
表示単位はAなので写真の機器とは異なります。
[正しい]。
測定単位がMΩであることから、絶縁抵抗計であるとわかります。
誤り。
検相器は、三相交流回路を対象として相順(電動機等の負荷に対する位相の状態)を調べる器具です。
表示部にR－S－Tの記載があるため写真の機器とは異なります。
