2025年度 上期 第一種電気工事士 学科試験 問50

解説

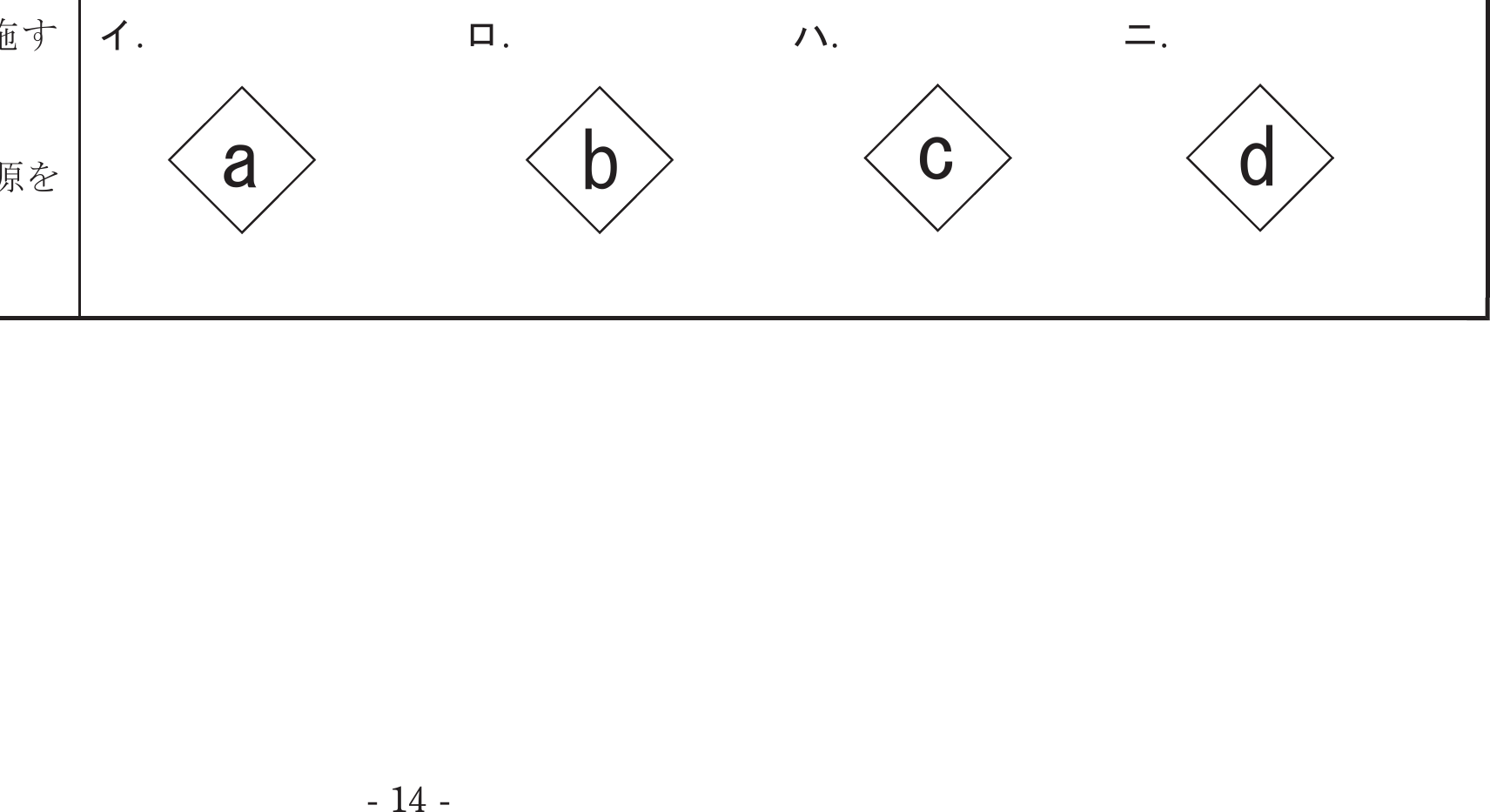

⑩は非常用予備電源（発電機G）で、常用電源と非常用予備電源を電気的に接続（並列投入）させないよう、発電機側の開閉器とインタロックを施す必要がある。 配線図上で発電機を母線へつなぐ常用電源側（母線）の開閉器が選択肢ハの『c』の位置にあたり、これとインタロックさせることで両電源の同時投入を防ぐ。 aは発電機内（破線囲い内）の開閉器、bは変圧器一次のヒューズで対象外。 よって正答はハ（c）。
