2025年度 上期 第一種電気工事士 学科試験 問48

解説

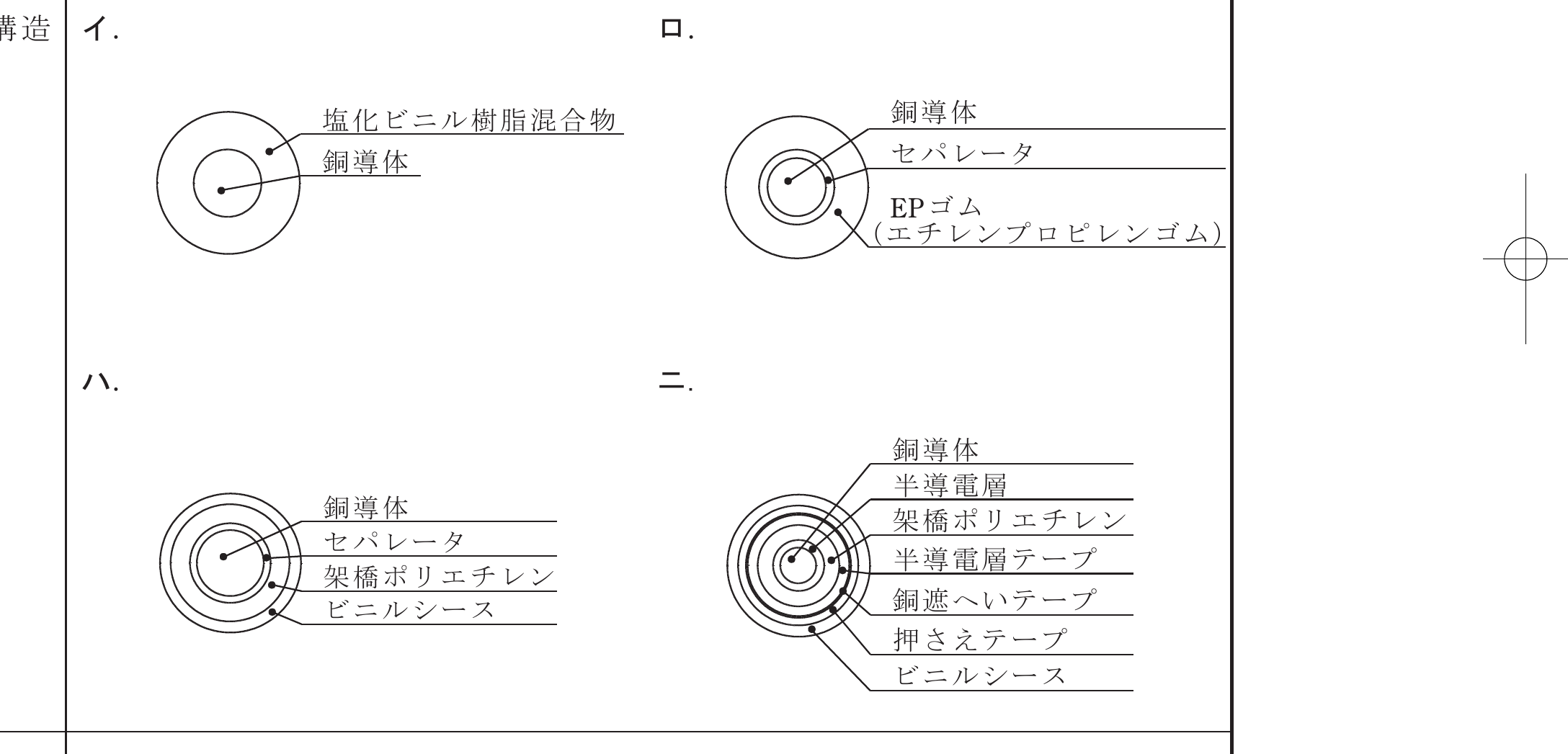

⑧の高圧絶縁電線KIP（高圧機器内配線用電線）は、銅導体の上にセパレータを施し、その外側をEPゴム（エチレンプロピレンゴム）で絶縁した構造である。 選択肢ロがまさに『銅導体／セパレータ／EPゴム』の構成を示しており正答。 イは塩化ビニル樹脂混合物（PVC）絶縁、ハは架橋ポリエチレン＋ビニルシース、ニは半導電層・銅遮へいテープを含む高圧CVケーブルで、いずれもKIPではない。
