2025年度 上期 第一種電気工事士 学科試験 問46

解説

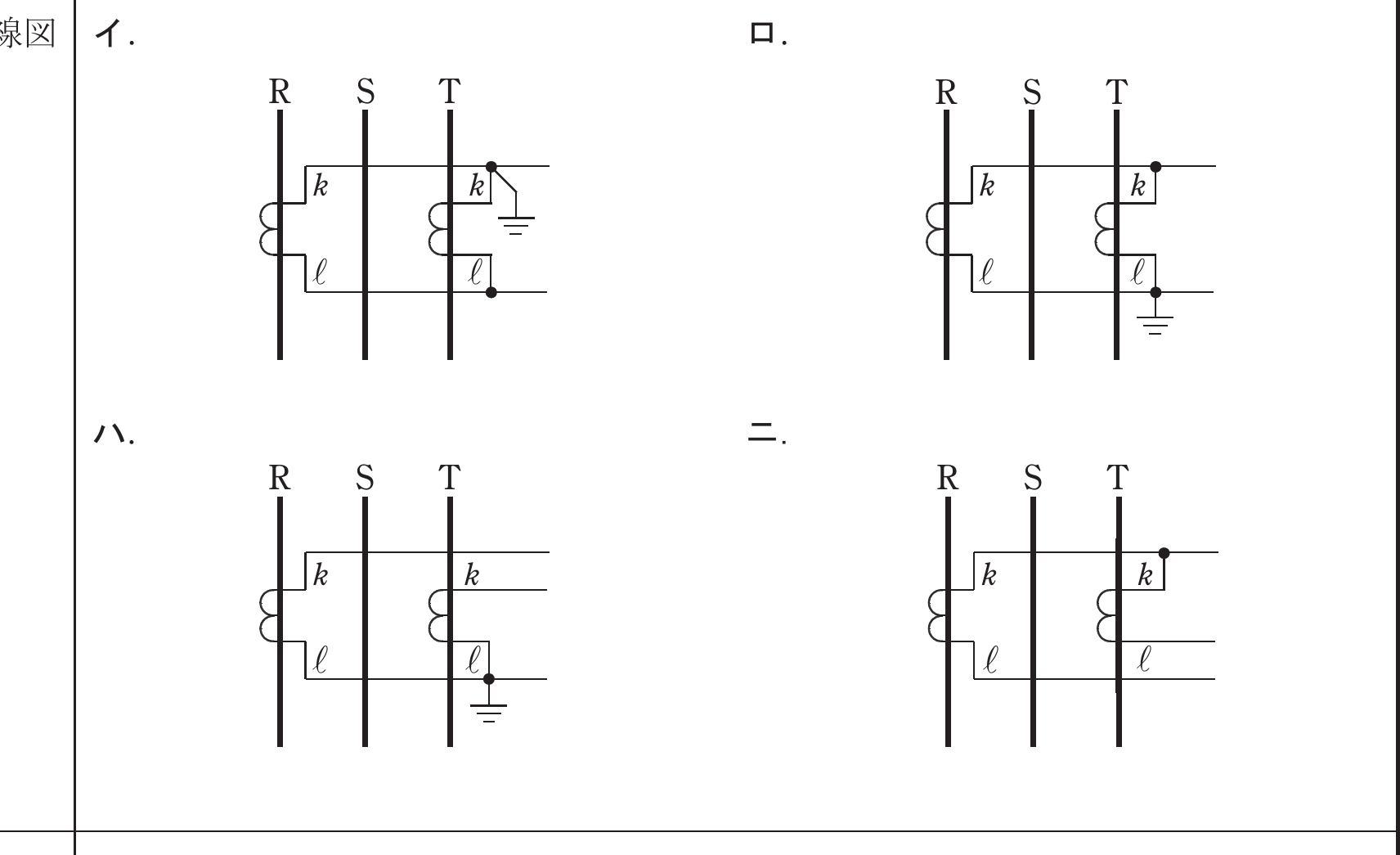

⑥は変流器(CT)で、R相とT相の2台のCTで三相電流を計測する残留回路結線となる。 正しいハは、各CTのk端子（R相のk、T相のk）をそれぞれ別の電線で取り出し、l端子どうしを共通線に接続して3本の電線で計器・継電器へ導いている。 さらに二次回路はl端子（共通線）側でD種接地している。 ロのようにR相とT相のk端子どうしを一括接続したり、イのようにk端子側で接地するのは誤りで、正答はハ。
